Как проверить предохранители в авто мультиметром: схемы и тест-точки

Поиск неисправного предохранителя путем поочередного извлечения пинцетом десятков элементов из монтажного блока — распространенная ошибка начинающих водителей. Этот метод отнимает много времени, расшатывает подпружиненные ламели блока и часто приводит к случайной перестановке вставок в пустые резервные гнезда, что полностью дезорганизует штатную электросхему автомобиля (особенно в сложных монтажных блоках, как детально разобрано в схеме предохранителей Lada Vesta).

Профессиональная диагностика бортовых цепей базируется на проверке контрольных тест-точек без демонтажа предохранителей из посадочных мест.

---

1. Анатомия ножевого предохранителя (SAE J1284 / ISO 8820-3)

Большинство легковых и коммерческих автомобилей используют плоские штыревые предохранители (Blade Fuses). В конструкции каждой фирменной вставки (Littelfuse, MTA, Tesla) предусмотрены:

1. Термопластичный корпус: прозрачный поликарбонат, цвет которого жестко регламентирован номинальным током.

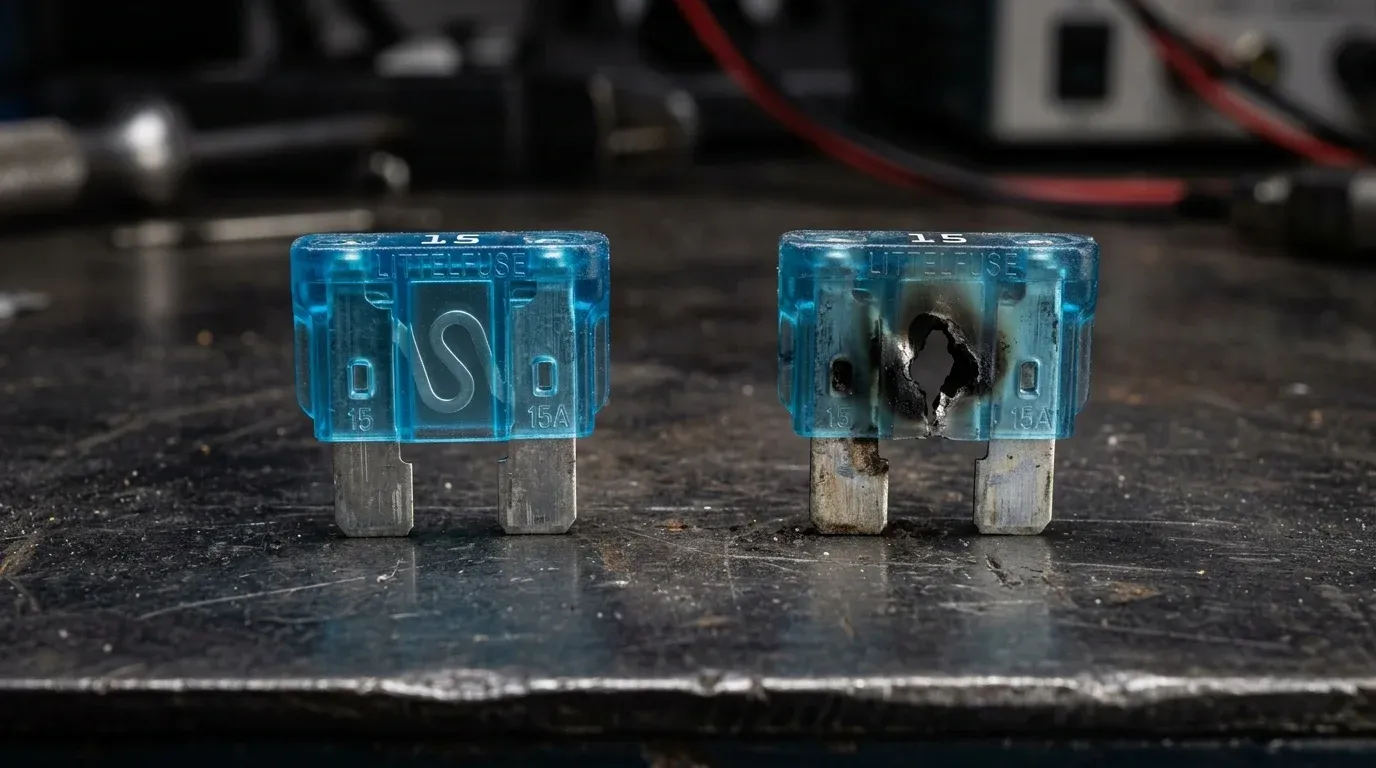

2. Калиброванный цинковый плавкий элемент: S-образный или П-образный проводник строго определенного сечения. При превышении номинального тока на 110–135% элемент нагревается, а при токе короткого замыкания (200–500%) расплавляется за доли миллисекунды.
3. Открытые контрольные тест-точки (Test Points): два небольших металлических окна на верхнем торце корпуса, являющиеся прямым продолжением контактных ножек. Именно к ним прикладываются измерительные щупы мультиметра.

Цветовая кодировка и номиналы плавких вставок (DIN 72581)

Номинал (Амперы)	Цвет корпуса	Типичные защищаемые цепи в автомобиле
5 A	Светло-коричневый / Оранжевый	Блок управления ДВС (логика), датчики, иммобилайзер
7.5 A	Коричневый	Освещение салона, панель приборов, электрозеркала
10 A	Красный	Ближний свет, габариты, звуковой сигнал, подушки SRS
15 A	Синий	Розетка прикуривателя, бензонасос, катушки зажигания
20 A	Желтый	Стеклоочистители (дворники), подогрев сидений, люк
25 A	Белый / Прозрачный	Электростеклоподъемники, вентилятор печки (отопитель)
30 A	Зеленый	Электровентилятор радиатора охлаждения, обогрев заднего стекла
40 A	Оранжевый / Янтарный (Maxi)	Силовой блок ABS/ESP, усилитель руля (ЭУР), реле стартера

---

2. Экспресс-проверка мультиметром без извлечения из блока

Это основной профессиональный метод локализации сгоревшего элемента, занимающий не более 60 секунд на весь блок из 40 предохранителей.

Пошаговый алгоритм:

1. Подготовка мультиметра:
   • Переведите поворотный переключатель в режим измерения постоянного напряжения (DCV или V=) с пределом 20 В.
   • Черный провод подключите в гнездо COM, красный — в гнездо V/Ω/mA.
2. Подключение массы:
   • Зафиксируйте черный щуп (желательно с зажимом «крокодил») на надежной неокрашенной металлической детали кузова, болте массы или минусовой клемме АКБ.
3. Активация проверяемой цепи:
   • Включите зажигание (положение IGN ON).
   • Если проверяется конкретное неработающее устройство (например, дальний свет, обогрев стекла или вентилятор печки), включите его соответствующей кнопкой на панели.

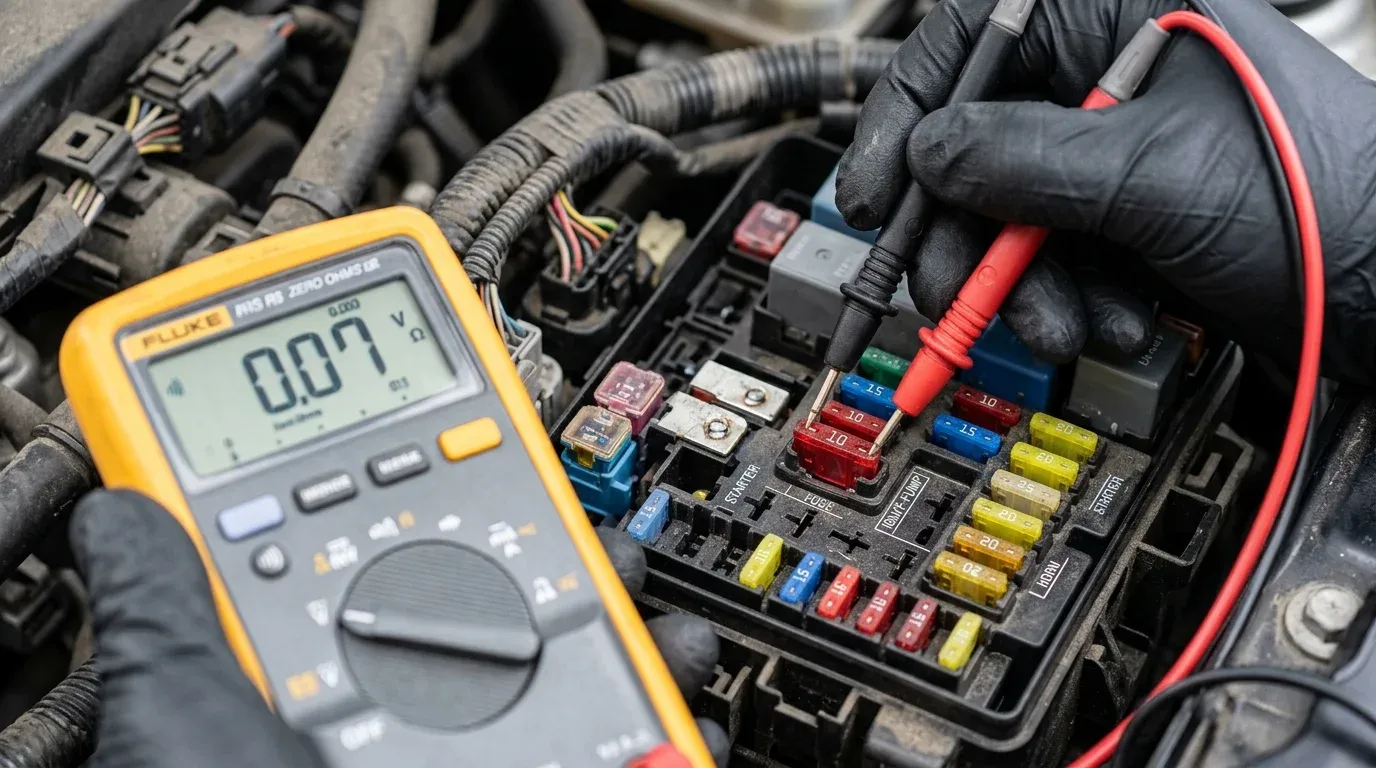

4. Замер потенциала на контактах:
   • Острым концом красного щупа коснитесь первой тест-точки на предохранителе.
   • Зафиксируйте показания экрана, затем коснитесь второй тест-точки того же предохранителя.

Интерпретация показаний вольтметра:

• 12.5 В на первой точке и 12.5 В на второй точке: предохранитель полностью исправен, питание поступает и проходит через плавкий элемент. Причину неработоспособности узла нужно искать дальше (в реле, проводке или самом потребителе).
• 12.5 В на одной точке и 0.00 В на второй точке: предохранитель сгорел (обрыв цепи). Напряжение от шины питания приходит на входную ножку, но разрушенный мостик не передает ток на выходную клемму потребителя.
• 0.00 В на обеих точках: предохранитель исправен, но данная цепь в текущий момент обесточена. Она активируется либо реле (например, компрессор кондиционера), либо работает только при работающем стартере, либо переключатель устройства выключен.

---

3. Проверка снятого предохранителя (Режим прозвонки цепи)

Если предохранитель уже извлечен или монтажный блок полностью демонтирован со стенда:

1. Переключите мультиметр в режим прозвонки диодов / цепи (символ звуковой волны или диода).
2. Замкните щупы между собой: прибор должен издать громкий звуковой зуммер, а на индикаторе отобразиться значение 0.00 или близкое к нулю.
3. Прижмите щупы к двум металлическим ногам предохранителя:
   • Звучит зуммер, на дисплее 0.00–0.02 Ом: элемент исправен.
   • Тишина, на дисплее «1», «OL» или бесконечное сопротивление: плавкая нить разрушена, предохранитель подлежит утилизации.

---

4. Метод милливольтметра: поиск утечек тока без разрыва цепи

Классический поиск утечки тока (Parasitic Drain) снятием минусовой клеммы АКБ и включением амперметра в разрыв имеет критический недостаток: обесточивание автомобиля перезагружает блоки управления (BCM, ECU, магнитолу), сбрасывает адаптации и «будит» цифровые шины CAN/LIN на 20–40 минут.

Инженерный метод измерения падения напряжения позволяет выявить цепь утечки на «уснувшем» автомобиле:

1. Автомобиль закрывается на штатный замок с открытым капотом (концевик капота защелкивается отверткой в положение «закрыто»).
2. Выдерживается пауза 25–40 минут до полного перехода бортовой сети в режим глубокого сна (ток потребления исправного авто в покое — менее 0.03–0.05 А).
3. Мультиметр переводится в режим измерения милливольт постоянного тока (DC mV).
4. Щупы прижимаются к двум тест-точкам одного и того же предохранителя одновременно (замеряется не напряжение относительно кузова, а падение напряжения на внутреннем сопротивлении цинкового мостика).

По закону Ома (U = I × R), протекающий через предохранитель ток создает минимальное падение напряжения на его плавком элементе:

Падение напряжения (мВ)	Ток утечки для 5А (Mini)	Ток утечки для 10А (Mini)	Ток утечки для 15А (Mini)
0.1 мВ	~7 мА	~14 мА	~23 мА
0.5 мВ	~35 мА	~70 мА	~115 мА
1.0 мВ	~70 мА	~140 мА	~230 мА
3.0 мВ	~210 мА	~420 мА	~690 мА

Если на контактах предохранителя мультиметр фиксирует стабильные 1.5–3.0 мВ при выключенном зажигании, именно через эту защищаемую цепь разряжается аккумулятор (типичные виновники: нештатная сигнализация, подсветка бардачка, залипшее реле обогрева зеркал или зависший электронный блок, не отпускающий шину CAN в спящий режим).

---

5. Инженерные предостережения при замене

1. Никогда не заменяйте перегоревший предохранитель номиналом выше заводского: предохранитель жертвует собой ради сохранения жгута проводки. Если вместо 10А поставить 25А, тонкий медный провод сечением 0.5 мм² нагреется до температуры свыше 300 °C раньше, чем перегорит вставка.
2. Остерегайтесь дешевых безымянных предохранителей: тесты лаборатории показывают, что контрафактные плавкие вставки из дешевых сплавов часто не перегорают даже при токе 250% от номинала, вызывая спекание пластика посадочного гнезда в блоке. Используйте сертифицированные бренды: Littelfuse, MTA, Tesla, Flösser.
3. Правило трех попыток: если новый предохранитель моментально перегорает при установке или включении зажигания — цепь имеет жесткое короткое замыкание на «массу» (перетертый жгут, пробитый силовой ключ или заклинивший электродвигатель). Проверьте цепь мультиметром или подключите сканер к разъему OBD-2 для локализации сбойного модуля до повторной установки вставок.
