Горит лампа EPC (VW, Skoda, Audi): причины ошибок и диагностика

Среди контрольных ламп на панели приборов автомобилей концерна Volkswagen AG (VW, Skoda, Audi, SEAT) аббревиатура EPC (Electronic Power Control) вызывает больше всего вопросов у автовладельцев. В отличие от стандартной пиктограммы Check Engine (MIL), привязанной к экологическим протоколам токсичности OBD-II, лампа EPC является внутризаводским индикатором архитектуры E-Gas — комплексной системы электронного управления тягой и мощностью силового агрегата.

Внезапное появление надписи EPC на ходу часто сопровождается резким сбросом оборотов, отключением круиз-контроля и отказом двигателя реагировать на нажатие педали акселератора. Силовой агрегат переходит в аварийный протокол Limp Home, защищая коробку передач и цилиндропоршневую группу от неконтролируемого крутящего момента.

---

Что означает лампа EPC и почему она загорается

В автомобилях с электронной дроссельной заслонкой отсутствует прямая механическая тросовая связь между правой педалью в салоне и впускным коллектором. Педаль акселератора представляет собой сдвоенный бесконтактный датчик положения (G79 и G185), отправляющий аналоговые сигналы в микроконтроллер блока управления двигателем (ECM).

ЭБУ оценивает запрос водителя на ускорение, сопоставляет его с текущими оборотами, показаниями датчиков детонации, сигналом нажатия тормоза и командами от системы курсовой устойчивости ESP/ABS, после чего через микросхему H-моста подает широтно-импульсный сигнал (ШИМ) на коллекторный электромотор привода заслонки.

Индикатор EPC вспыхивает на щитке приборов в тех случаях, когда блок управления обнаруживает нарушение логической непротиворечивости сигналов в цепи управления крутящим моментом:

1. Рассогласование входных аналоговых каналов: разница потенциалов между дублирующими потенциометрами дросселя или педали превысила допуск 2%.
2. Конфликт систем безопасности: одновременное поступление сигнала о нажатом газе и замкнутом контакте педали тормоза (логика Override).
3. Физическая невозможность исполнить команду: заедание оси заслонки из-за слоя масляного нагара, обрыв обмотки сервопривода или обесточивание цепи питания датчиков +5.00 В.
4. Срыв параметров давления наддува (на моторах TSI/TFSI): заклинивание штока калитки вестгейта или механический износ шестерен сервопривода актуатора турбины.

---

Типовые коды ошибок, сопровождающие ошибку EPC

При опросе памяти неисправностей диагностическим сканером через разъем OBD-2 (VCDS, ВАСЯ Диагност, ODIS, Launch либо адаптер ELM327 v1.5) система самодиагностики выдает группу маркоспецифичных кодов стандарта VAG / SAE:

Код ошибки	Заводская формулировка VAG	Конкретный сбойный узел	Первичное действие мастера
P0121 / 16505	Потенциометр дроссельной заслонки G187: недостоверный сигнал	Дорожка №1 модуля дроссельной заслонки	Промывка узла очистителем карбюратора, адаптация
P0221 / 16605	Датчик угла привода дросселя G188: недостоверный сигнал	Дорожка №2 модуля дроссельной заслонки	Замер опорных 5.0 В, проверка жгута проводки
P2138 / 18570	Датчики 1/2 положения педали газа (G79/G185): недостоверный сигнал	Разъем напольной/подвесной педали акселератора	Ревизия контактов колодки педали на предмет влаги
P0571 / 16955	Переключатель стоп-сигнала F: недостоверный сигнал	4-контактный концевик педали тормоза (лягушка)	Прозвонка контактов 1–4 и 2–3 мультиметром
P2563 / 09571	Датчик положения направляющего аппарата турбины: недостоверный сигнал	Актуатор турбокомпрессора с датчиком Холла	Регулировка длины штока, проверка хода калитки
P0087 / 00135	Давление в топливной рампе: слишком низкое	ТНВД, толкатель плунжера, регулятор N276	Замер механического давления подкачивающего насоса

---

Скрытый виновник №1: концевик педали тормоза («лягушка» F/F47)

На профильных форумах и в гаражной практике самая частая причина внезапного включения EPC, ставящая в тупик начинающих диагностов, не связана с двигателем напрямую. Это 4-контактный выключатель стоп-сигнала, смонтированный на кронштейне педального узла.

Конструктивно узел объединяет два независимых микропереключателя в едином пластиковом корпусе:

• Контакты 1 и 4 (Датчик стоп-сигнала F): нормально разомкнутая группа. При нажатии педали контакты замыкаются, подавая напряжение бортовой сети +12 В на задние фонари.
• Контакты 2 и 3 (Датчик педали тормоза для ЭБУ двигателя F47): нормально замкнутая группа. При касании педали контакты размыкаются, сообщая процессору ЭБУ о начале цикла торможения.

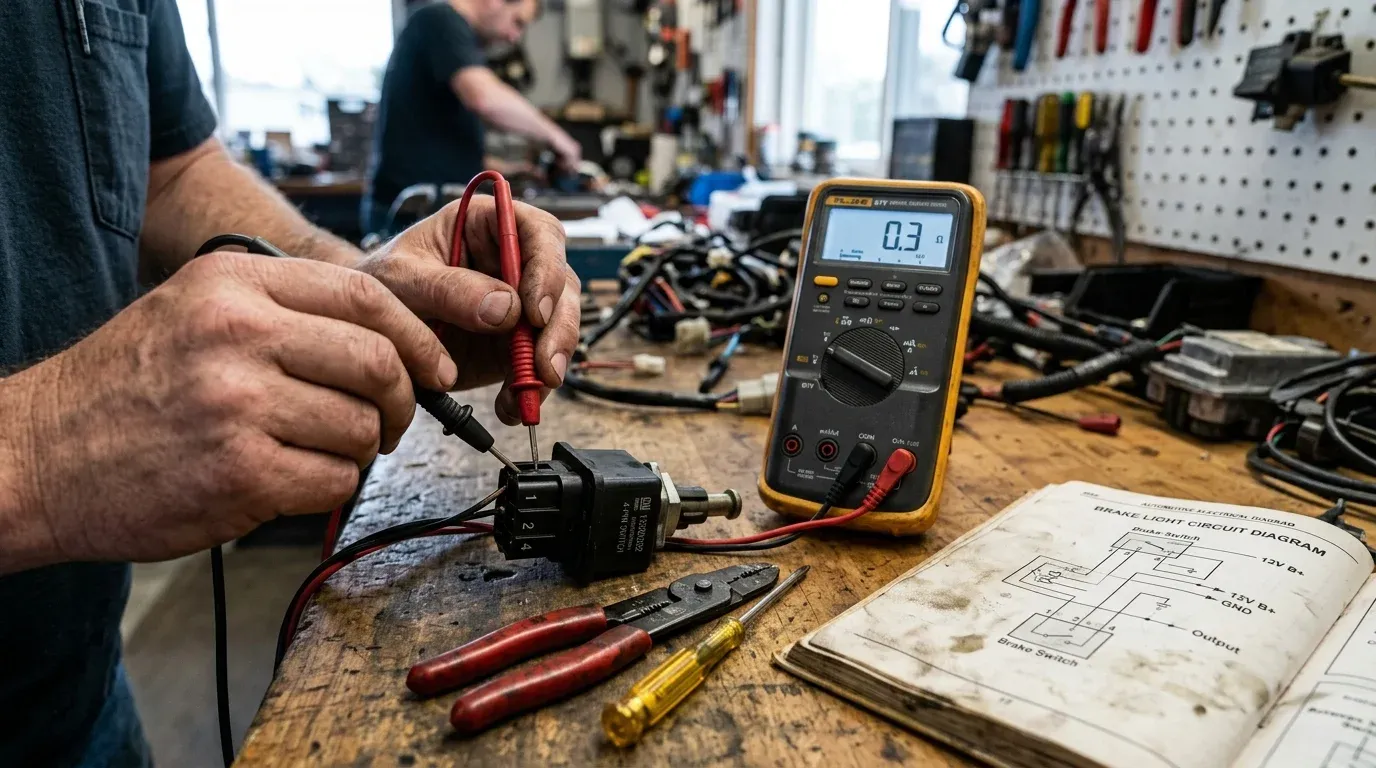

Методика проверки концевика мультиметром

1. Переведите мультиметр в режим замера сопротивления (предел 200 Ом).
2. Шток выключателя полностью выдвинут (педаль отпущена):
   • Контакты 1–4: сопротивление стремится к бесконечности (обрыв, цепь разомкнута).
   • Контакты 2–3: сопротивление не должно превышать 0.3–0.5 Ом (цепь замкнута).
3. Шток выключателя утоплен пальцем (педаль нажата):
   • Контакты 1–4: сопротивление падает до 0.2–0.4 Ом.
   • Контакты 2–3: размыкание в бесконечность.

Если из-за подгорания медных ламелей переходное сопротивление замкнутых контактов поднимается выше 2.0 Ом, процессор ЭБУ фиксирует ошибку рассогласования сигналов F и F47 по времени (тайминг расхождения более 50 миллисекунд) и мгновенно активирует лампу EPC на приборной панели.

---

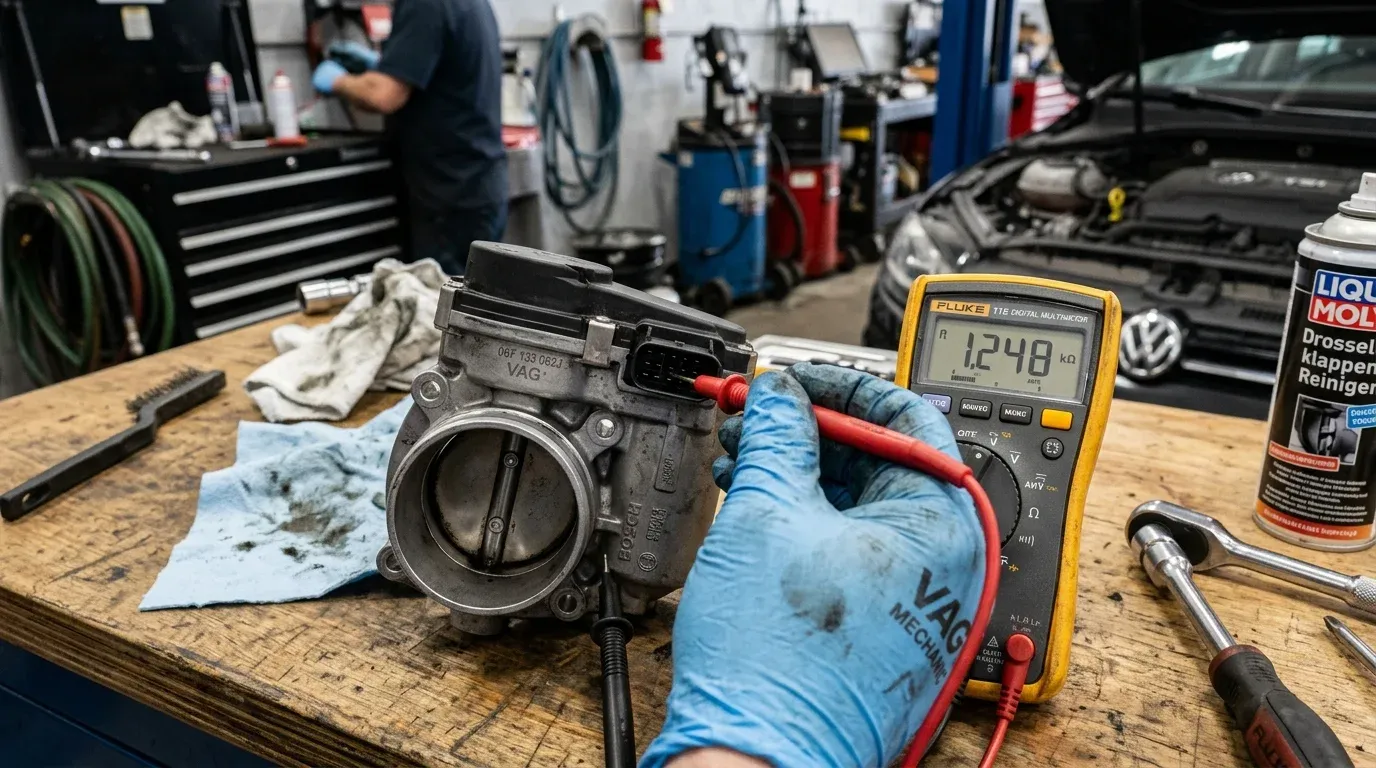

Диагностика и обслуживание электронного дроссельного узла

Второй классический сценарий включения EPC — механическое подклинивание заслонки или износ токопроводящих резистивных дорожек блока потенциометров.

Золотое правило симметрии потенциалов G187 и G188

Внутри пластиковой крышки привода дросселя расположены два встречно направленных потенциометра:

• G187 (Потенциометр 1): при закрытой заслонке выдает около 0.50 В (на сканере 10–14%), при открытии напряжение плавно возрастает до 4.50 В (90–93%).
• G188 (Потенциометр 2): работает строго в противофазе. В закрытом положении выдает 4.50 В (86–90%), при полном открытии падает до 0.50 В (7–10%).

[!IMPORTANT] Контрольное равенство: Напряжение U(G187) + U(G188) обязано быть равно ровно 5.00 ± 0.08 В в любой точке движения поворотного диска. Если в графитовом слое образовалась потертость, в момент прохождения изношенной точки сумма напряжений проседает ниже 4.80 В — блок управления тут же фиксирует аварийный код P0121/P0221 и обесточивает электромотор заслонки.

Электрические параметры исправного привода дросселя VAG

• Сопротивление электромотора привода (пины 1 и 2): от 2.5 до 5.5 Ом при температуре 20°C. Если мультиметр показывает 0 Ом — межвитковое замыкание якоря; если бесконечность — износ графитовых щеток.
• Опорное напряжение питания (пины 2 и 6 колодки жгута): ровно 5.00 В относительно сигнальной массы при включенном зажигании.

Пошаговый алгоритм базовой адаптации заслонки (VCDS / ODIS)

После очистки дроссельного патрубка от углеродистого нагара адаптация через сканер обязательна:

1. Прогрейте двигатель до рабочей температуры ОЖ не ниже 80°C.
2. Заглушите мотор, включите зажигание (двигатель не запускать, педаль газа не трогать).
3. В программе VCDS выберите модуль 01 — Engine (Двигатель).
4. Откройте меню 04 — Basic Settings (Базовые установки).
5. Для блоков с протоколом KWP2000/CAN введите номер группы 060 (для тросовых дросселей старых серий — 098).
6. Нажмите кнопку Go! / Вкл. На экране появится сообщение «ADP. RUN». Дроссель автоматически отработает крайние положения закрытия, открытия и аварийного пружинного упора (слышны характерные щелчки под капотом).
7. Через 5–10 секунд статус сменится на «ADP. OK». Выключите зажигание минимум на 15 секунд, чтобы процессор сохранил калибровочные коэффициенты в энергонезависимую память EEPROM.

---

Особенности загорания EPC на моторах с турбонаддувом (TSI / TFSI)

Если лампа EPC вспыхивает не на холостом ходу, а строго при интенсивном разгоне на 3-й или 4-й передаче после 2500–3000 об/мин, причина почти всегда кроется в контуре наддува:

1. Закисание калитки вестгейта: на моторах 1.2, 1.4 и 1.8 TSI ось перепускной заслонки в чугунном корпусе горячей улитки турбины закоксовывается сажей от некачественного бензина. Электроактуатор с пластиковым редуктором не может провернуть закисшую ось и падает в ошибку P2563.
2. Пробой мембраны перепускного клапана N249: пластиковый или резиновый клапан сброса давления при переключениях передач рвется, давление стравливается мимо цилиндров, ЭБУ фиксирует недодув (ошибка P0299) и зажигает предупреждение EPC.
3. Окисление датчика абсолютного давления и температуры во впуске (G31/G71): на датчик, расположенный в пластиковом патрубке интеркулера, летит масляная эмульсия из системы вентиляции картерных газов (ВКГ). Пленочный чувствительный элемент теряет калибровку, выдавая искаженные данные по наддуву.

---

Пошаговый алгоритм поиска неисправности (Troubleshooting Checklist)

При появлении лампы EPC на панели действуйте по строгой инженерной схеме:

Систематический подход с проверкой питающих напряжений, прозвонкой предохранителей монтажного блока, осмотром концевых выключателей, исключением пропусков зажигания P0300 и сопоставлением графиков потенциометров дросселя в 95% случаев позволяет локализовать неисправность без хаотичной покупки дорогостоящих узлов наугад.
