Ошибка P1545 ВАЗ: отклонение положения дроссельной заслонки E-Gas

Внезапный провал тяги, загорание пиктограммы Check Engine («мясорубка») и резкое зависание оборотов двигателя на отметке 1500–2000 об/мин с полным отсутствием реакции на нажатие педали акселератора — фирменная неисправность отечественных автомобилей Lada (Granta, Vesta, Kalina 2, Priora, Largus), оснащенных электронной педалью газа E-Gas.

При считывании кодов неисправностей диагностическим сканером в памяти контроллера двигателя фиксируется ошибка P1545 — Привод дроссельной заслонки, отклонение фактического положения от расчетного. Разберем физику работы электронного дросселя ВАЗ, типовые места механических и электрических поломок и правильный алгоритм калибровки узла.

---

1. Логика работы дроссельного узла E-Gas на автомобилях ВАЗ

В классических системах с механическим тросиком заслонка управлялась напрямую ногой водителя, а регулятор холостого хода (РХХ) представлял собой отдельный шаговый двигатель. В системе E-Gas с блоками управления Итэлма М74 / М74.8 / М75 / М86 или Bosch ME17.9.7 / ME17.9.71 механическая связь полностью исключена.

Схема управления дроссельной заслонкой E-Gas (ВАЗ):

 [ Педаль акселератора ] (Два датчика APP 1 и APP 2)
           |
           v (Аналоговые сигналы напряжения 0–5 В)
 [ Электронный блок ЭБУ (М74 / М86) ]
           |
     +-----+-----+
     |           | (ШИМ-напряжение 12 В, частота 1–2 кГц)
     v           v
 [ Сервомотор ] [ Возвратная пружина упора ]
     \           /
      v         v
 [ Ось дроссельной заслонки ]
      |
      v
 [ Сдвоенный датчик ДПДЗ (TPS 1 и TPS 2) ] ---> Обратная связь в ЭБУ

ЭБУ в реальном времени анализирует крутящий момент, требуемый водителем, климатической установкой и системами стабилизации. Контроллер формирует высокочастотный широтно-импульсный сигнал (ШИМ) на коллекторный электродвигатель постоянного тока (DC-мотор), преодолевающий усилие двух мощных пружин.

Условия выставления ошибки P1545:

• Фактическое положение дросселя отличается от заданного блоком ЭБУ более чем на 2.0–4.0%;
• Длительность расхождения превышает калибровочное время (обычно 0.25–0.50 секунды);
• Скорость перемещения заслонки при подаче ШИМ-сигнала ниже пороговой (подклинивание оси).

---

2. Диагностика потенциометров ДПДЗ и проверка контрольной суммы 5.0 В

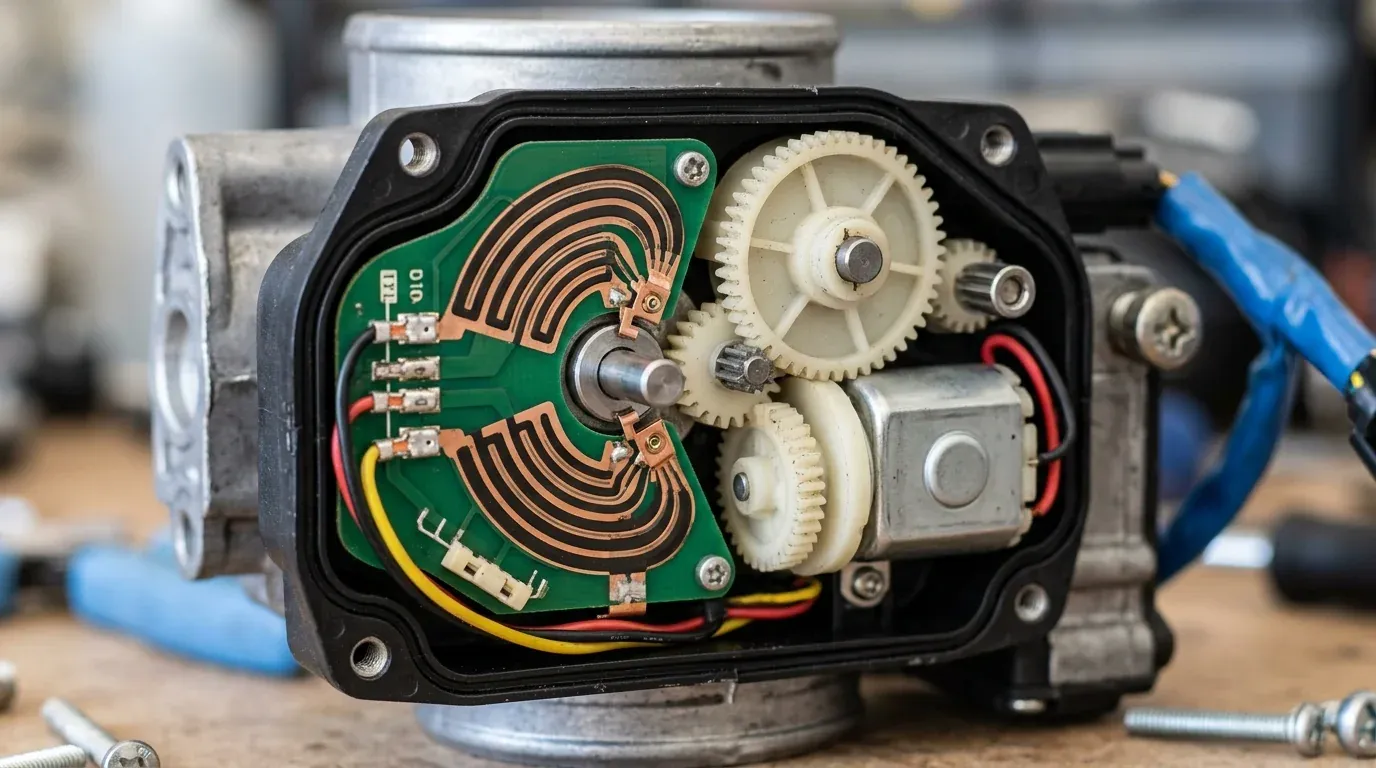

Для абсолютной надежности датчик положения дроссельной заслонки (ДПДЗ) выполнен двухканальным. Внутри пластиковой крышки узла (производства Delphi 21126-1148010 или Итэлма 21127-1148010) размещены две независимые резистивные дорожки с подвижными подпружиненными токосъемными контактами (щетками).

Зеркальная характеристика напряжений:

Оба потенциометра запитаны от стабилизированного опорного напряжения +5.00 В с процессора ЭБУ:

1. Канал 1 (TPS 1): прямо пропорциональный. При закрытой заслонке выдает около 0.50–0.60 В, а при полностью открытой возрастает до 4.40–4.55 В.
2. Канал 2 (TPS 2): обратно пропорциональный (инверсный). При закрытой заслонке выдает около 4.40–4.50 В, а при полном открытии падает до 0.50–0.60 В.

Зависимость напряжений ДПДЗ от угла открытия заслонки:

 U (Вольт)
  ^
5.0| \ TPS 2 (Инверсный канал)                       / TPS 1 (Прямой канал)
   |  \                                             /
   |   \                                           /
2.5|    \-------- Точка перекреста (50%) ---------/  (U1 = U2 = 2.50 В)
   |     \                                       /
   |      \                                     /
0.5|       \ TPS 2                             / TPS 1
  0+----------------------------------------------------> Угол открытия (%)
     0% (Холостой ход)                   100% (Полный газ)

Главный диагностический критерий исправности: В любой точке поворота заслонки сумма напряжений двух каналов обязана быть постоянной и равной опорному напряжению:

U(TPS1) + U(TPS2) = 5.00 ± 0.15 В

Если на графитовой дорожке образовалась выработка от щеток (микротрещина или обрыв контакта), напряжение канала на долю секунды проваливается до 0 В или подскакивает до 5 В. Сумма напряжений перестает сходиться (например, 0.52 В + 3.80 В = 4.32 В). ЭБУ немедленно выбрасывает флаг недостоверности сигнала, отключает мотор и фиксирует ошибку P1545 параллельно с кодами P2135 (некорреляция датчиков) или P0122 / P0222.

---

3. Механические причины: нагар, ступенька и заклинивание

В 60% случаев на автомобилях с пробегом свыше 50 000–80 000 км ошибка P1545 вызывается не электрическим отказом, а банальной механической помехой.

Через трубку системы вентиляции картерных газов (малой и большой ветви ВКГ) масляный туман и несгоревшие углеводороды попадают в полость перед дросселем. В зоне холостого хода (где зазор между латунной заслонкой и алюминиевым корпусом составляет доли миллиметра) образуется толстый, липкий маслянисто-сажевый валик:

1. Эффект «ступеньки»: при отпускании педали газа возвратная пружина с силой сажает заслонку на сажевый нагар. Заслонка буквально прилипает к диффузору.
2. Когда ЭБУ пытается приоткрыть дроссель для стабилизации холостых оборотов, мощности сервомотора при штатном токе не хватает, чтобы сорвать заслонку с липкого упора за положенные 0.2 секунды.
3. Процессор фиксирует отставание фактического угла от заданного и регистрирует ошибку P1545.

---

4. Проблема разъема ЭБУ М74: «плавающие» массы и пины

Специфическая детская болезнь автомобилей Lada Granta и Kalina первых поколений с контроллерами Итэлма М74 — неудачное расположение блока и низкое качество обжима пинов в разъеме жгута проводов:

• Расположение ЭБУ под отопителем: радиатор печки при микротрещине капает антифризом прямо на разъемы ЭБУ (серая и черная колодки Molex). Токопроводящий антифриз замыкает слаботочные каналы ДПДЗ.
• Ослабление прижима ламелей: контакты цепи привода дросселя (силовые пины H1, H2 колодки X2) и аналоговой массы датчиков со временем теряют упругость от вибрации. При проезде неровностей контакт кратковременно исчезает, вызывая моментальный переход в аварийный режим.
• Переламывание жгута у фишки дросселя: жгут проводки от мотора к кузову испытывает постоянные перегибы при раскачке силового агрегата. Изоляция проводов надламывается внутри гофра в 5–7 см от 6-контактного разъема дросселя.

---

5. Пошаговая процедура обслуживания и чистки дросселя

Для устранения механических причин дроссельный узел необходимо демонтировать. Очистка узла прямо на двигателе запрещена.

Инструменты и материалы:

• Ключ Torx T30 и головка на 10 мм;
• Баллон аэрозольного очистителя дроссельных заслонок (Throttle Body Cleaner);
• Мягкая безворсовая ткань или малярная кисть с натуральным ворсом;
• Новая металлическая или резиновая прокладка дросселя (каталожный номер 21116-1148015).

Порядок выполнения работ:

1. Снимите минусовую клемму с аккумулятора.
2. Ослабьте хомут и снимите резиновый патрубок воздушного фильтра.
3. Отсоедините 6-контактный электрический разъем (сдвинув желтый фиксатор).
4. Открутите 4 крепежных болта и аккуратно снимите корпус дросселя.
5. Обильно нанесите очиститель на стенки диффузора и кромку заслонки.
6. Мягкой кистью удалите углеродистый налет. Категорически запрещено использовать наждачную бумагу, металлические щетки, отвертки или ножи — это снимет защитное заводское молибденовое уплотнительное покрытие на окружности заслонки, вызвав неустранимый подсос воздуха и завышенные холостые обороты (свыше 1200 об/мин).
7. Тщательно просушите корпус сжатым воздухом и установите узел на двигатель с новой прокладкой. Момент затяжки болтов — строго 8.0–10.0 Нм.

---

6. Процедура адаптации нуля дросселя: программная и ручная

После промывки дросселя, устранения нагара или замены датчика воздушный зазор меняется. Если сразу запустить двигатель, ЭБУ будет ориентироваться на старые адаптационные коэффициенты, удерживая обороты на уровне 1500–2000 об/мин и снова выставив ошибку P1545.

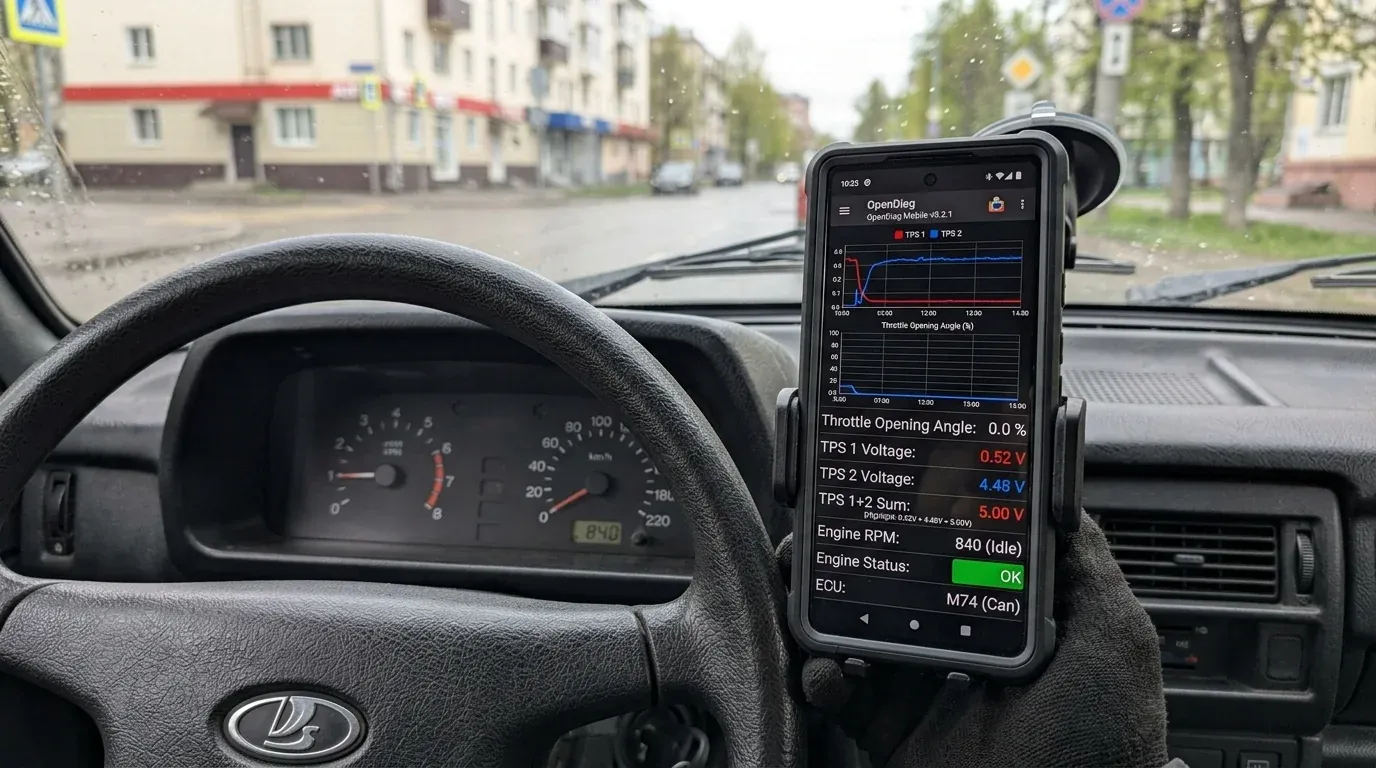

Вариант 1: Адаптация через сканер и программу OpenDiag Mobile

Подробный алгоритм выбора оборудования и настройки связи описан в нашем руководстве по лучшим программам для диагностики авто на Андроид:

1. Подключите адаптер ELM327 v1.5 к диагностической колодке OBD-2;
2. В приложении OpenDiag выберите свой тип ЭБУ (например, Итэлма М74 CAN);
3. Войдите во вкладку «Ошибки» и выполните процедуру «Сброс ошибок»;
4. Перейдите во вкладку «Управление ИМ / Сервисные процедуры» и выберите пункт «Инициализация ЭБУ» (Сброс с обучением);
5. Выключите зажигание на 15 секунд до щелчка главного реле, затем включите зажигание.

Вариант 2: Заводская ручная адаптация упоров (без сканера)

Если под рукой нет диагностического адаптера, калибровка выполняется штатным алгоритмом контроллера:

1. Температура охлаждающей жидкости двигателя обязана быть не ниже 7 °C и не выше 100 °C (воздух под капотом не холоднее 5 °C).
2. Выключите все электропотребители (фары, печку, обогревы стекол, магнитолу).
3. Включите зажигание, не нажимая на педаль газа и не запуская стартер.
4. Засеките на таймере ровно 30 секунд:
   • В первые 5–15 секунд под капотом раздастся характерный свист и серия четких металлических щелчков сервопривода — в этот момент процессор плавно приоткрывает заслонку до упора в ограничители и прописывает в EEPROM крайние значения напряжений ДПДЗ 1 и ДПДЗ 2.
5. По истечении 30 секунд выключите зажигание.
6. Выждите 15–20 секунд до обесточивания главного реле (гаснет индикация на щитке).
7. Запустите двигатель без нажатия на педаль газа. Обороты обязаны плавно опуститься до стандартных 800–850 об/мин.
