Диагностика автоэлектроники и справочник кодов OBD-2

Первая буква определяет систему: P — силовой агрегат (Powertrain), B — кузов (Body), C — шасси (Chassis), U — сетевые шины (Network). Вторая цифра указывает на тип: 0 — стандартный код SAE J2012, 1/2 — заводской код автопроизводителя. Третья цифра указывает на подсистему: 1/2 — топливоподача и воздух, 3 — зажигание, 4 — экология, 5 — холостой ход, 7/8 — трансмиссия. Последние две цифры — порядковый номер конкретного дефекта.

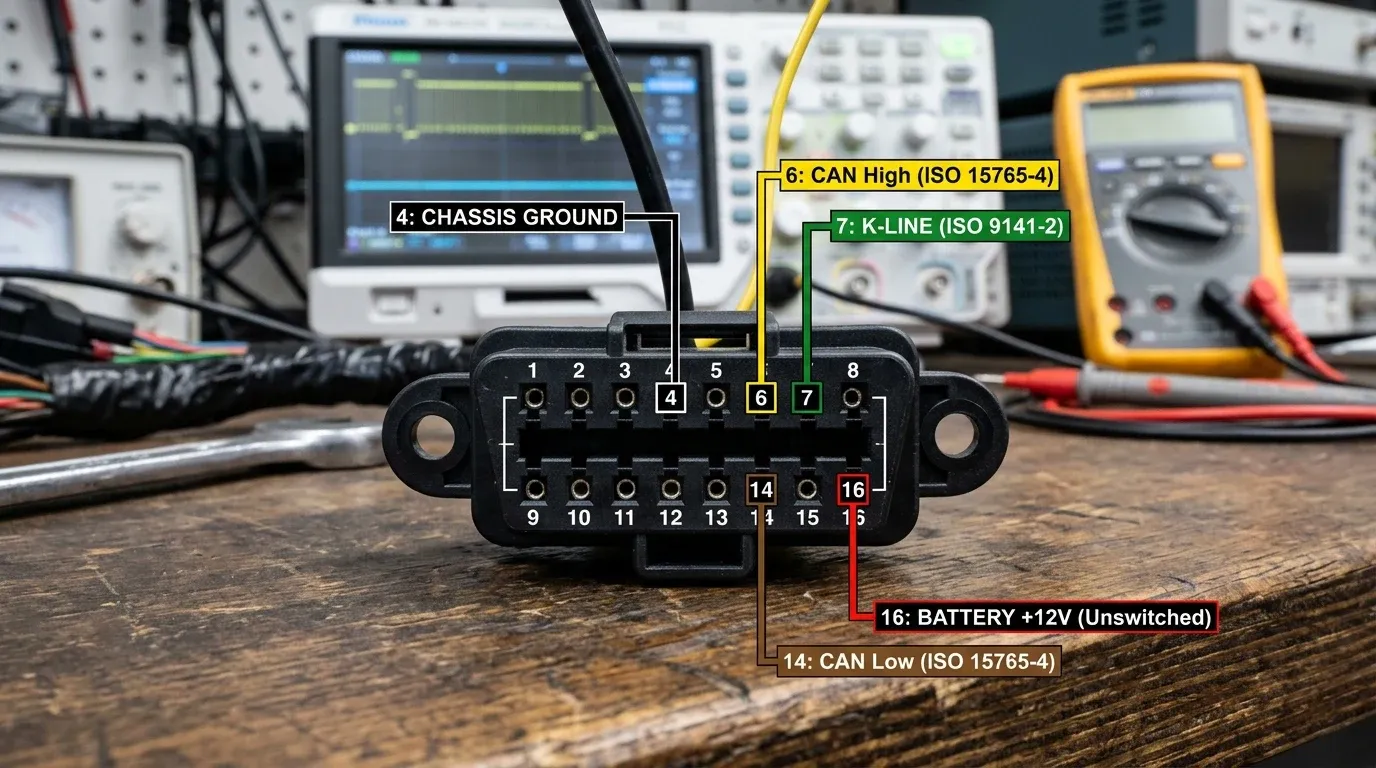

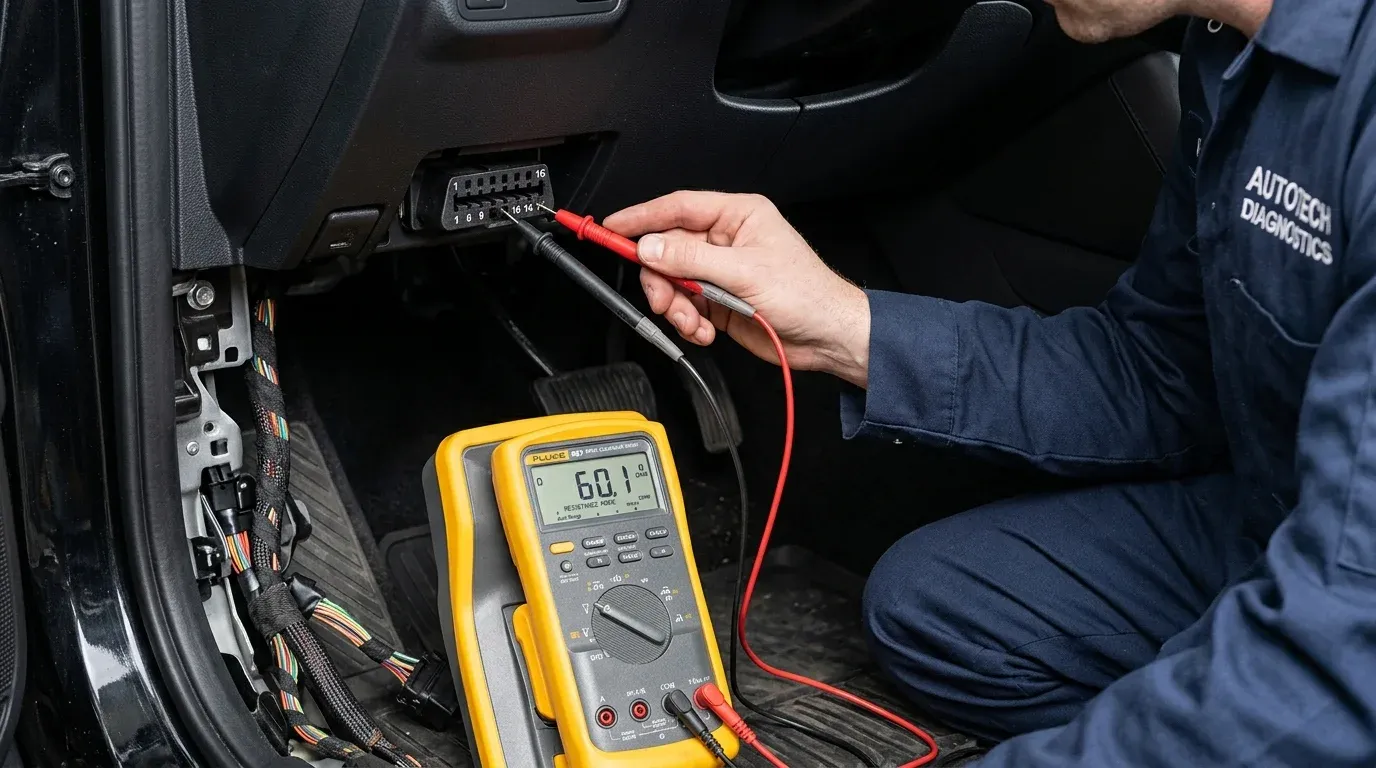

При отключенной минусовой клемме аккумулятора сопротивление между контактами 6 (CAN-High) и 14 (CAN-Low) разъема OBD-2 обязано составлять ровно 60 Ом (допустимо 58–62 Ом). Это результат параллельного соединения двух оконечных согласующих резисторов по 120 Ом, установленных на противоположных концах шины.

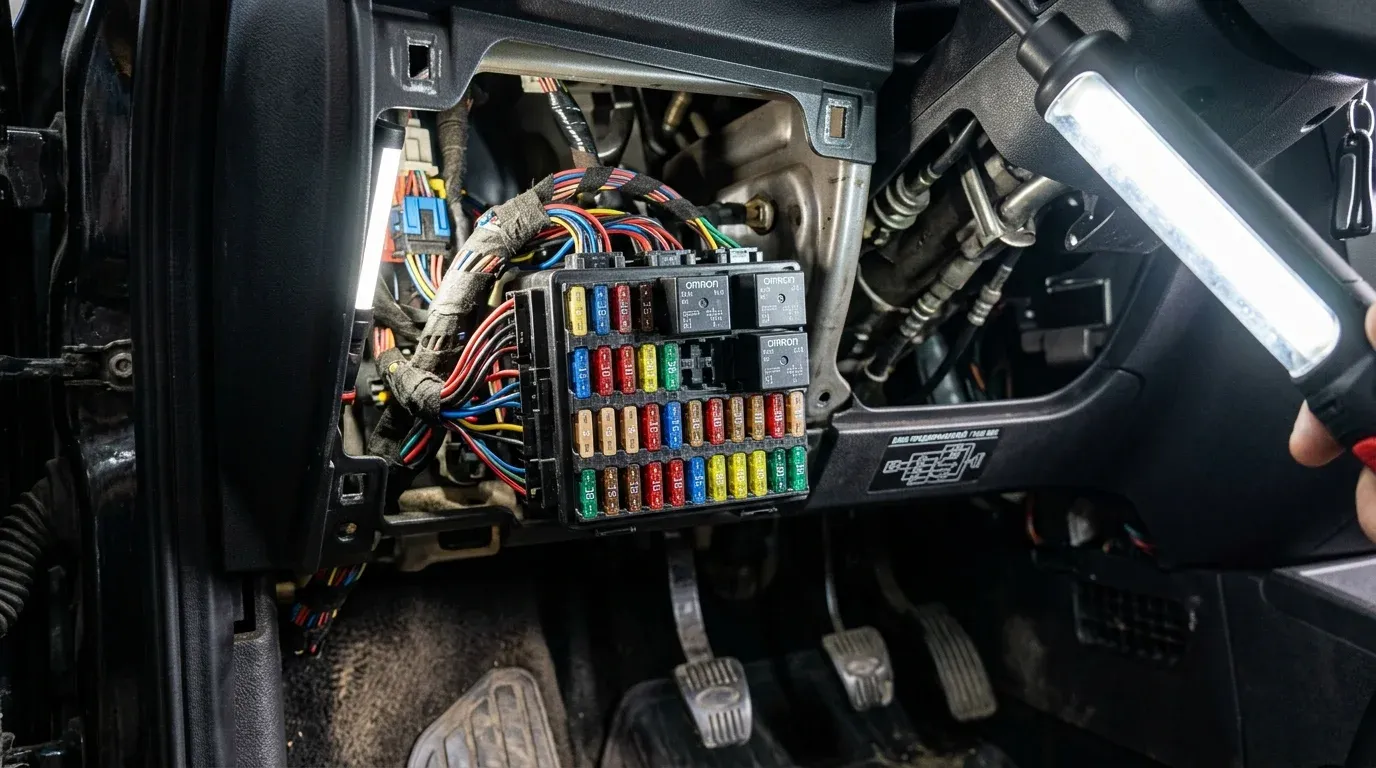

Большинство флажковых предохранителей (ATO, Mini, Maxi) имеют открытые металлические тест-точки на верхней части корпуса. Включите зажигание и измерьте напряжение относительно кузова на обеих точках: при целом предохранителе на обоих контактах будет +12 В. В режиме прозвонки сопротивление между точками должно быть 0 Ом, а падение напряжения — менее 1–5 мВ.

Сначала проверьте наличие питания 12 В на контакте 16 разъема OBD-2 и качество контакта на массах (контакты 4 и 5). Если питание есть, измерьте потенциал на шине CAN (контакты 6 и 14) — при включенном зажигании на обоих проводах в режиме покоя должно быть около 2.5 В. Если напряжение равно 0 В или 12 В, имеет место короткое замыкание шины.

Мигающая лампа Check Engine сигнализирует о критических пропусках воспламенения (misfire). Несгоревшее топливо выбрасывается в выпускной тракт и догорает внутри сот каталитического нейтрализатора. При температуре свыше 900 °C керамический монолит оплавляется за несколько километров, создавая противодавление в цилиндрах и риски задиров ЦПГ.

Извлеките реле из монтажного блока и проверьте наличие постоянного плюса +12 В на силовом выводе 30 и напряжения зажигания на выводе 86. Для экспресс-проверки замкните перемычкой силовые контакты 30 и 87: если приборная панель ожила и сканер вышел на связь с двигателем — подгорели рабочие контакты реле либо повреждена цепь управления катушкой.
