Как проверить CAN-шину мультиметром и осциллографом: пошаговый мануал

Отказ цифровой шины данных Controller Area Network (CAN) — один из наиболее трудоемких сбоев в автоэлектрике. Автомобиль внезапно не реагирует на кнопку Start/Stop, на комбинации приборов загорается гирлянда аварийных ламп (ABS, ESP, Check Engine, рулевое управление), диагностический сканер выдает фатальную ошибку связи «No Communication with ECU», а в памяти смежных блоков висят системные ошибки группы U (U0001, U0100, U0121, U0140, U0155).

Вместо хаотичной разборки салона и покупки дорогостоящих модулей грамотная дефектовка начинается с базовых физических замеров мультиметром и двухканальным осциллографом.

---

1. Физика стандарта ISO 11898-2: топология и согласование шины

Автомобильная высокоскоростная магистраль High-Speed CAN (скорость передачи 500 кбит/с) представляет собой симметричную витую пару из двух проводов:

• CAN-High (CAN-H) — прямая сигнальная линия;
• CAN-Low (CAN-L) — инверсная сигнальная линия.

Шаг скрутки проводов составляет от 20 до 50 мм. Витая пара обеспечивает высокую помехозащищенность: электромагнитная наводка от системы зажигания или генератора наводит в обоих плотно свитых проводниках синфазную помеху одинаковой амплитуды и полярности. Дифференциальный приемник трансивера вычитает один сигнал из другого, полностью аннулируя паразитный шум:

V_diff = V(CAN-H) - V(CAN-L)

Зачем нужны согласующие терминаторы 120 Ом

При передаче высокочастотных импульсов со скоростью нарастания фронта единицы наносекунд на концах кабельной линии неизбежно возникает волновое отражение сигнала (эхо-эффект). Отраженная волна накладывается на полезный информационный кадр, искажает крутизну фронтов и приводит к разрушению контрольной суммы пакета (CRC Error).

Для демпфирования волнового сопротивления кабеля на противоположных концах магистрали установлены два прецизионных резистора номиналом ровно 120 Ом (±1%) мощностью 0.25 Вт:

1. Первый резистор распаян внутри блока управления двигателем (ECM / PCM);
2. Второй резистор установлен в наиболее удаленном модуле — как правило, это комбинация приборов (IPC) либо центральный блок кузовной электроники (BCM / Gateway).

По закону Ома для параллельного соединения проводников:

R_общ = (R1 × R2) / (R1 + R2) = (120 × 120) / (120 + 120) = 60 Ом

---

2. Экспресс-диагностика мультиметром: эталонные значения

Для проверки потребуется любой исправный цифровой мультиметр с острыми игольчатыми щупами. Проверка делится на два обязательных этапа: замер сопротивления (на обесточенной машине) и замер постоянного напряжения (под питанием).

Все замеры производятся в штатном диагностическом разъеме OBD-2 (стандарт SAE J1962):

• Контакт 6 — линия CAN-High;
• Контакт 14 — линия CAN-Low;
• Контакты 4 и 5 — сигнальная масса кузова (Chassis / Signal Ground).

Этап 1: Замер сопротивления в омах (АКБ строго отключена)

1. Выключите зажигание, извлеките ключ из замка.
2. Снимите минусовую клемму с аккумулятора. Подождите 3–5 минут для полной разрядки буферных конденсаторов во внутренних преобразователях блоков.
3. Переведите мультиметр в режим омметра на предел 200 Ом (или режим автовыбора).
4. Установите красный щуп в пин 6, а черный — в пин 14.

Показание омметра	Физическое состояние шины	Причина и область поиска
58.0 – 63.0 Ом	Полная норма	Оба терминатора 120 Ом подключены, витая пара цела.
115 – 125 Ом	Обрыв одного терминатора	Отсутствует контакт с одним из оконечных блоков. Обрыв провода в жгуте, окисление пинов разъема ЭБУ или трещины пайки разъема приборки.
0.0 – 5.0 Ом	Короткое замыкание CAN-H на CAN-L	Провода витой пары перетерты и замкнуты между собой. Механическое повреждение жгута за щитком приборов, в пороге или подкрылке.
Бесконечность (OL / 1)	Полный обрыв магистрали	Перебиты оба провода, либо диагностический разъем физически отсечен от центрального шлюза Gateway.
0 Ом между пином 6 (или 14) и массой (пин 4)	КЗ линии на массу	Пробой провода на кузовной металл либо внутренний пробой защитного ESD-супрессора в одном из блоков.

Этап 2: Замер напряжения под нагрузкой (АКБ подключена, зажигание ON)

Подключите аккумулятор, включите зажигание (двигатель не запускать). Переведите мультиметр в режим замера постоянного напряжения DC 20V. Черный щуп надежно зафиксируйте на пине 4 (масса), а красным поочередно коснитесь пинов 6 и 14:

• Пин 6 (CAN-High): постоянное напряжение должно составлять 2.60 – 2.85 В.
• Пин 14 (CAN-Low): постоянное напряжение должно составлять 2.15 – 2.40 В.
• Сумма потенциалов: V(CAN-H) + V(CAN-L) ≈ 5.0 В (симметричная компенсация синфазных помех).

Если на обоих пинах отображается ровно 0 В — линия намертво замкнута на кузовную массу. Если на любом из пинов висит напряжение бортсети +12 В (+14 В) — произошло замыкание сигнального провода на силовой провод питания в общем жгуте, либо пробит выходной каскад драйвера трансивера.

---

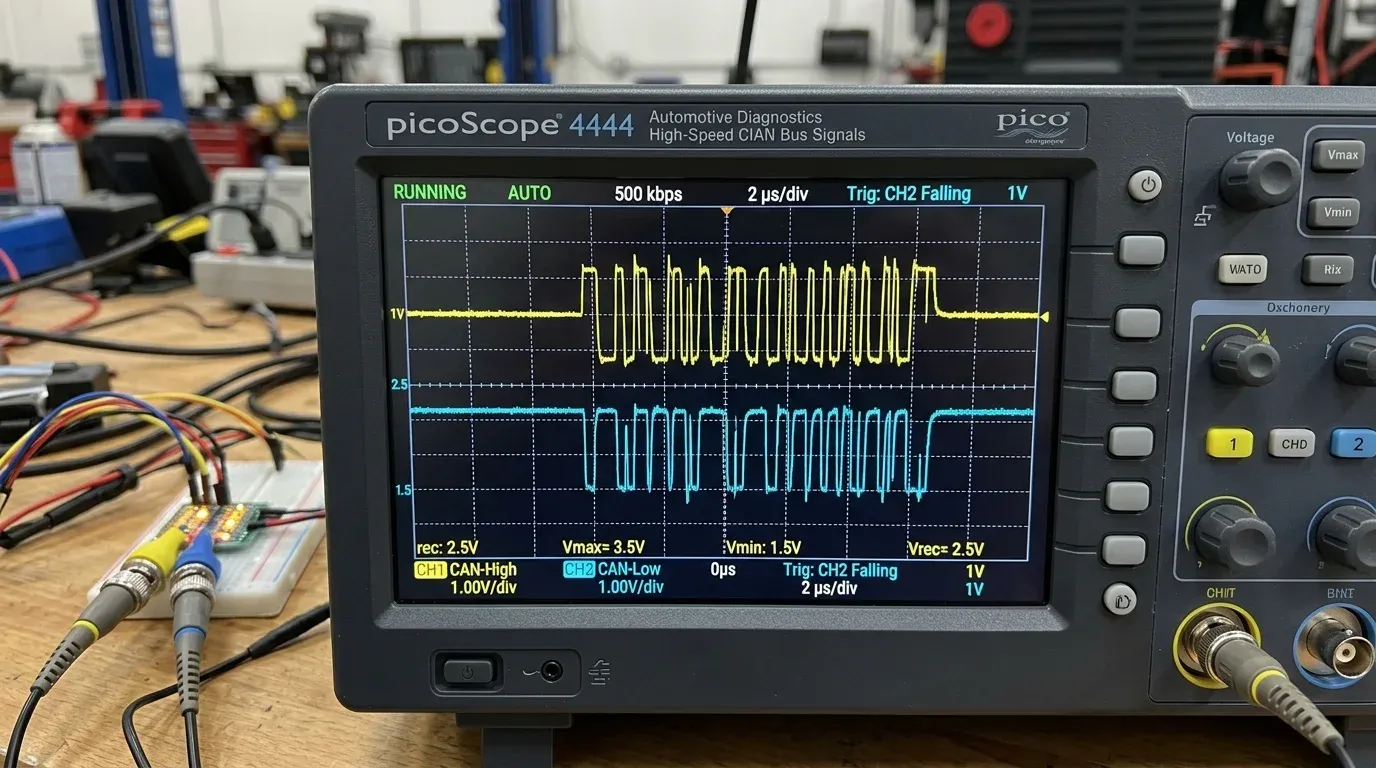

3. Анализ сигналов осциллографом: форма импульсов и аномалии

Мультиметр регистрирует лишь усредненную составляющую постоянного тока. Выявить плавающие помехи, звон фронтов, кратковременные просадки или искажения синхронизации позволяет только двухканальный цифровой осциллограф или мотор-тестер с полосой пропускания не менее 20–50 МГц.

Правила подключения и настройки прибора:

1. Канал A (CH1): щуп с делителем 1:1 подключается к пину 6 (CAN-H).
2. Канал B (CH2): второй щуп подключается к пину 14 (CAN-L).
3. Земляные крокодилы: оба земляных вывода щупов строго соединяются с пином 4 или 5 (масса OBD-2).
4. Развертка по времени: установите 2 мкс/деление для шины 500 кбит/с (длительность одного бита составляет ровно T = 1 / 500 000 = 2.0 мкс) или 10–20 мкс/деление для панорамного обзора всего пакета сообщения.
5. Масштаб по вертикали: 1 В/деление для обоих каналов, режим входа — открытый постоянный ток (DC Coupling).

Типовые дефекты на осциллограмме:

1. Завал прямоугольных фронтов («интегрирующая пила»): Вместо крутых вертикальных фронтов импульсы приобретают сглаженную трапециевидную форму. Причина — избыточная паразитная емкость шины (намокание жгута проводки, попадание антифриза в разъем блока подушек безопасности или установка кустарных сигнализаций без согласования входного импеданса).
2. Волновой звон (Ringing) и выбросы на вершинах: На передних и задних фронтах импульсов появляются затухающие синусоидальные колебания высокой амплитуды. Однозначный признак обрыва одного из согласующих резисторов 120 Ом.
3. Отсутствие инверсии одного канала: Один канал формирует импульсы, а второй лежит горизонтальной линией на уровне 2.5 В или подтянут к 0 В. Причина — локальный обрыв конкретной ветви или пробой выхода микросхемы трансивера.

---

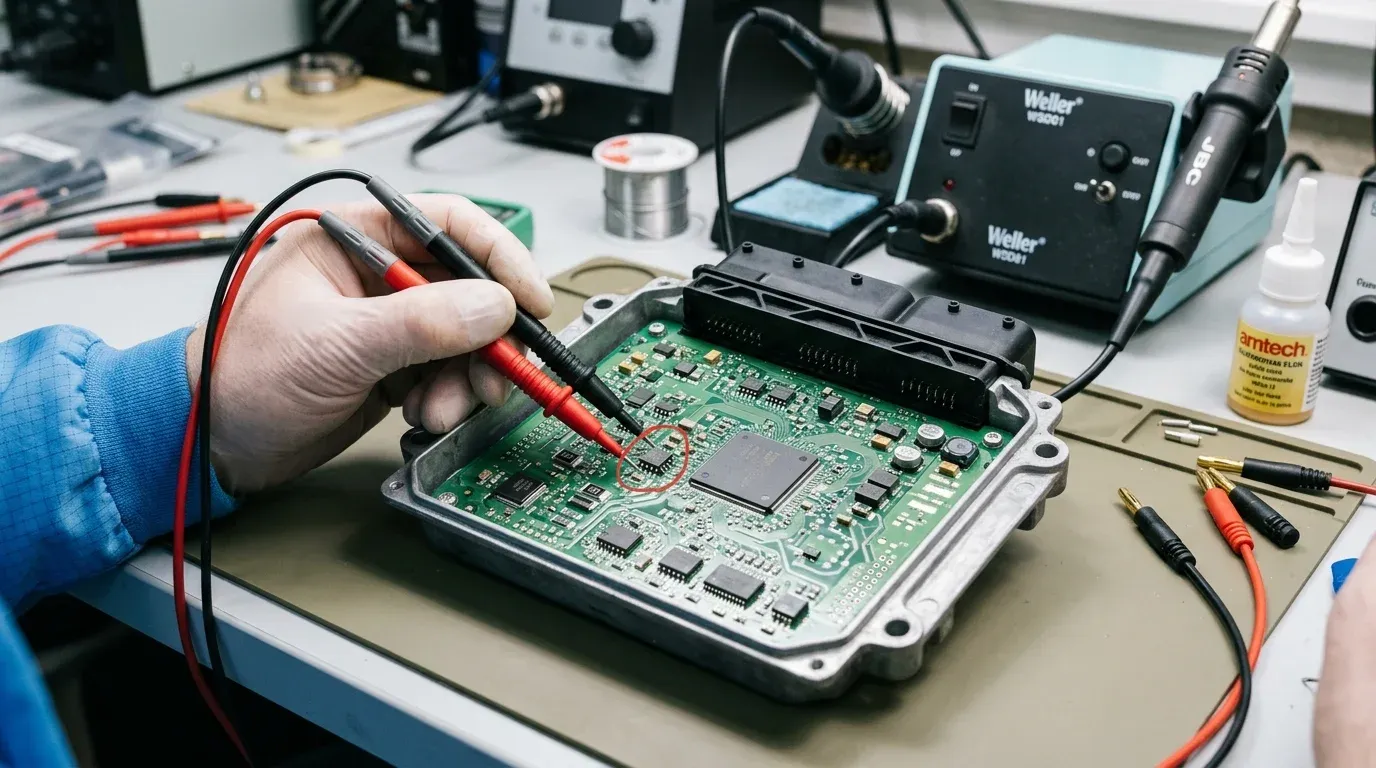

4. Диагностика трансиверов на плате блока управления

Если проверка проводки между разъемами исключила обрывы и короткие замыкания, виновником сбоя является аппаратный узел приема-передачи данных в одном из блоков управления.

В 90% автомобильных ЭБУ (Bosch EDC16/EDC17, ME7.5, Delphi DCM, Siemens VDO) применены стандартные 8-выводные микросхемы трансиверов в корпусе SOIC-8: NXP TJA1040, TJA1050, PCA82C250 либо Microchip MCP2551 (используемый также в качественных сканерах ELM327 на чипе PIC18F25K80).

Распиновка типового трансивера SOIC-8 (TJA1040 / TJA1050):

• Пин 1 (TXD): вход передаваемых данных от микроконтроллера (логические уровни 0–5 В или 0–3.3 В).
• Пин 2 (GND): масса микросхемы (падение напряжения относительно платы должно быть 0.00 В).
• Пин 3 (VCC): основное стабилизированное питание +5.00 В (±0.05 В).
• Пин 4 (RXD): выход принятых данных в сторону микроконтроллера.
• Пин 5 (VREF / SPLIT): источник опорного напряжения 2.5 В для стабилизации средней точки шины.
• Пин 6 (CANL): дифференциальный выход линии CAN-Low.
• Пин 7 (CANH): дифференциальный выход линии CAN-High.
• Пин 8 (STB / S): вывод перевода микросхемы в дежурный режим Silent/Standby (при низком уровне 0 В микросхема активна).

Порядок локализации дефекта на плате:

1. Прозвонка защитного супрессора: между линиями CAN-H/CAN-L и массой на плате установлен 3-выводный защитный диод ESD (маркировка 24C, PESD1CAN в корпусе SOT-23). При скачке напряжения в бортсети диод пробивает накоротко. Выпайка супрессора феном немедленно восстанавливает работу шины.
2. Проверка питания VCC: отсутствие стабильных +5 В на 3-м выводе указывает на сбой внутреннего стабилизатора питания ЭБУ (System Basis Chip типа Bosch 30344 / 30644).
3. Контроль сопротивления встроенного терминатора: найдите вблизи трансивера два параллельных SMD-резистора с маркировкой 1200 (120 Ом) или цепочку с конденсатором средней точки. Замерьте их сопротивление: при выгорании от высоковольтного импульса резистор уходит в обрыв.

---

5. Алгоритм деления шины пополам (Метод последовательного исключения)

Когда CAN-H или CAN-L намертво замкнуты на массу, шина полностью лежит, и ни один блок не выходит на связь. В бортовой сети к витой паре параллельно подключено от 10 до 35 различных модулей. Чтобы не вскрывать проводку по всей длине кузова, применяется инженерный метод половинного деления:

[OBD-2 Разъем] --- [Центральный Gateway]
                          |
      +-------------------+-------------------+
      |                                       |
 [Ветвь Подкапотная]                 [Ветвь Салонная]
  - ЭБУ двигателя (ECM)               - Подушки безопасности (SRS)
  - Гидроблок ABS/ESP                 - Комбинация приборов (IPC)
  - ЭУР / Рулевая рейка              - Климат-контроль (HVAC)
  - Блок АКПП (TCM)                   - Модуль полного привода (4WD)

1. Локализация участка через Gateway: центральный межсетевой интерфейс (Gateway) разделяет физические сегменты (двигательный CAN, кузовной Comfort CAN, мультимедиа Infotainment CAN). Замер на OBD-2 проверяет участок диагностического линка.
2. Исключение узлов на общей гребенке: в автомобилях VAG, Toyota, BMW отводы шины собираются в распределительные гребенки (CAN-хабы, гребенчатые перемычки под порогом водителя или за бардачком). Извлекая заглушку гребенки, мастер разъединяет общую звезду на отдельные лучи.
3. Контроль восстановления потенциала: подключив вольтметр к пинам 6 и 14, поочередно отключайте разъемы блоков:
   • Отключили разъем гидроблока ABS — если напряжение на CAN-H/CAN-L мгновенно вернулось с 0 В к нормальным 2.7 В / 2.3 В, дефект локализован внутри электроники блока ABS (пробит входной каскад из-за попадания тормозной жидкости или коррозии разъема).
4. Проверка силового питания и масс найденного блока: перед заменой или ремонтом «виновного» модуля обязательно проверьте питающие предохранители и силовую массу. Если блок теряет основную землю, он начинает замыкать сигнальные слаботочные цепи через внутренние защитные диоды трансивера.

---

Итоговая сводная таблица параметров диагностики

Параметр проверки	Исправное значение	Признак неисправности	Дальнейшие действия мастера
Сопротивление шины (выкл. АКБ)	56 – 64 Ом	115–125 Ом (обрыв плеча) / 0–5 Ом (КЗ проводов)	Поиск обрыва терминатора в приборке/ЭБУ или расплетание перетертого жгута
Напряжение покоя CAN-H	2.50 – 2.85 В	0.0 В (замыкание на массу) / 12.0 В (замыкание на плюс)	Отключение подозрительных блоков, осмотр жгутов в подвижных гофрах
Напряжение покоя CAN-L	2.15 – 2.50 В	Равно CAN-H при замыкании витой пары	Прозвонка проводов на взаимное замыкание
Сумма напряжений (H + L)	~5.0 В (±0.2 В)	Сильный перекос (более 5.6 В или менее 4.2 В)	Поиск синфазной наводки или пробоя стабилизатора 5V в одном из ЭБУ
Длительность бита (500k)	2.0 мкс (±0.05 мкс)	Плывущая длительность, смазанные фронты	Проверка частоты кварцевого резонатора трансивера/микроконтроллера
