Ошибка P0300: причины и диагностика пропусков зажигания

Диагностический код неисправности P0300 (Random/Multiple Cylinder Misfire Detected) относится к стандартным кодам SAE J2012 группы Powertrain. Он сообщает, что блок управления двигателем (ECM/PCM) зафиксировал пропуски воспламенения рабочей смеси сразу в нескольких цилиндрах либо хаотично по всей цилиндропоршневой группе.

ЭБУ вычисляет пропуск не по датчикам в камере сгорания, а по угловому ускорению коленчатого вала между реперными зубьями задающего венца, фиксируемому датчиком положения коленвала (ДПКВ). Если вспышки не произошло, поршень создает тормозящий момент, и угловая скорость сегмента проседает ниже калибровочного порога.

---

Экспресс-паспорт неисправности P0300

---

Алгоритм фиксации пропусков в ЭБУ: Тип A vs Тип B

Современные системы управления двигателем (Bosch ME17/MED17/MG1, Siemens Simos, Delphi, Denso) непрерывно анализируют вращение коленчатого вала и делят пропуски на две строгие категории:

1. Пропуски типа А (Catalyst Damaging Misfire — Опасность для катализатора)

• Окно расчета: Вычисляется на ультракоротком интервале в 200 оборотов коленчатого вала.
• Пороговое значение: Если доля рабочих тактов без воспламенения превышает 2.5–5% (в зависимости от оборотов и нагрузки), ЭБУ расценивает ситуацию как аварийную.
• Реакция системы: Лампа Check Engine (MIL) начинает интенсивно мигать с частотой 1 Гц (раз в секунду).
• Защитные меры: Чтобы предотвратить термическое оплавление керамики от догорающего в выхлопе бензина (что неминуемо приведет к коду P0420), блок активирует аварийную программу: полностью отключает импульсы впрыска на форсунки сбоящих цилиндров. Мотор переходит в жесткий аварийный режим со снижением мощности на 40–50%.

2. Пропуски типа B (Emissions Threshold Misfire — Превышение норм токсичности)

• Окно расчета: Анализируется на длинной дистанции в 1000 оборотов коленчатого вала.
• Пороговое значение: Доля пропусков составляет от 1.0% до 2.0%.
• Реакция системы: Лампа Check Engine не загорается мгновенно. ЭБУ заносит в оперативную память статус «Pending Code» (ожидающая ошибка). Если аналогичная картина повторяется в ходе следующего ездового цикла при схожих оборотах и температуре, лампа загорается постоянным ровным светом.

---

Симптомы проявления и риски для двигателя

При возникновении кода P0300 водитель сталкивается со следующими симптомами:

1. Жесткая вибрация ДВС на холостом ходу («троение» или «двоение»).
2. Провалы тяги при нажатии на педаль акселератора в диапазоне 1500–2500 об/мин.
3. Мигание лампы «Check Engine»: при достижении критической частоты пропусков (свыше 3–5% циклов), угрожающей перегревом катализатора.
4. Резкий запах несгоревшего бензина из выхлопной трубы.

---

Диагностическая матрица причин ошибки P0300

Узел / Система	Вероятный дефект	Метод инструментальной проверки	Эталонный параметр (Норма)
Система зажигания	Прогар изолятора свечи, пробой наконечника катушки	Осмотр, замер сопротивления изоляции мегомметром	Зазор свечи: 0.8–1.1 мм, R_након = 2.0–5.0 кОм
Катушки (COP)	Межвитковое замыкание первичной / вторичной обмотки	Осциллограф (индуктивный датчик)	Время накопления: 1.8–2.4 мс, время горения дуги: 1.2–1.8 мс
Топливоподача	Износ бензонасоса, забит фильтр тонкой очистки	Механический манометр на рампе	Давление: 3.8 – 4.2 бар (MPI) под нагрузкой
Впускной тракт	Подсос неучтенного воздуха (прокладка коллектора, ВКГ)	Дымогенератор с избыточным давлением 0.3–0.5 бар	Полная герметичность контура за ДМРВ
ЦПГ и ГРМ	Прогар клапана, залегание колец, износ гидрокомпенсаторов	Компрессометр / Пневмотестер утечек	Компрессия: 12.0 – 14.5 бар, разброс менее 1.0 бар

---

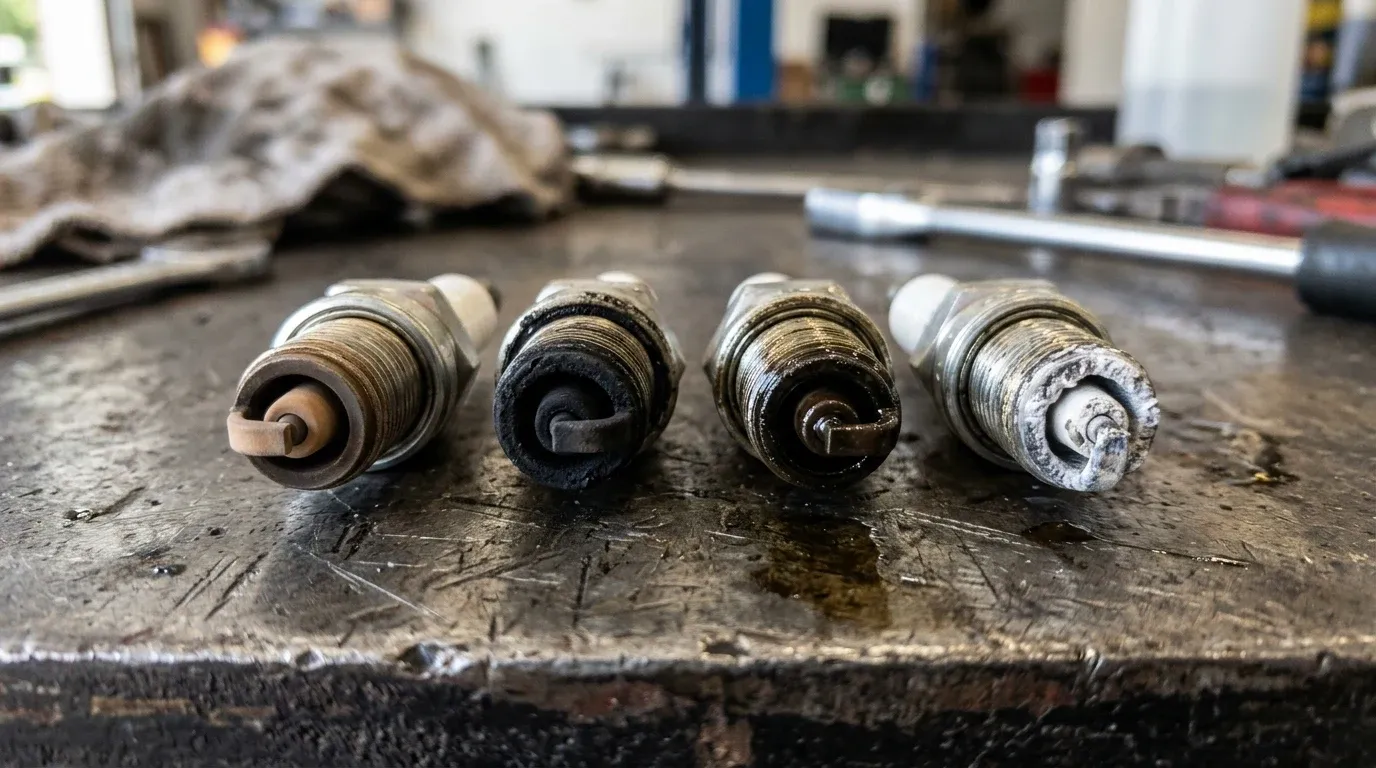

Состояние свечей зажигания как индикатор неисправности

Перед подключением мотор-тестера извлеките все свечи зажигания и разложите их строго по порядку цилиндров. Внешний вид электродов дает исчерпывающую информацию о характере сгорания:

• Светло-серый или кофейный налет: сгорание оптимальное, дефект носит плавающий электрический характер.
• Черный сухой бархатистый нагар: переобогащение смеси (высокое давление топлива, заклинившие форсунки, сбой ДМРВ).
• Белесый или оплавленный изолятор: работа на критически бедной смеси, что приводит к калильному зажиганию и детонации.

---

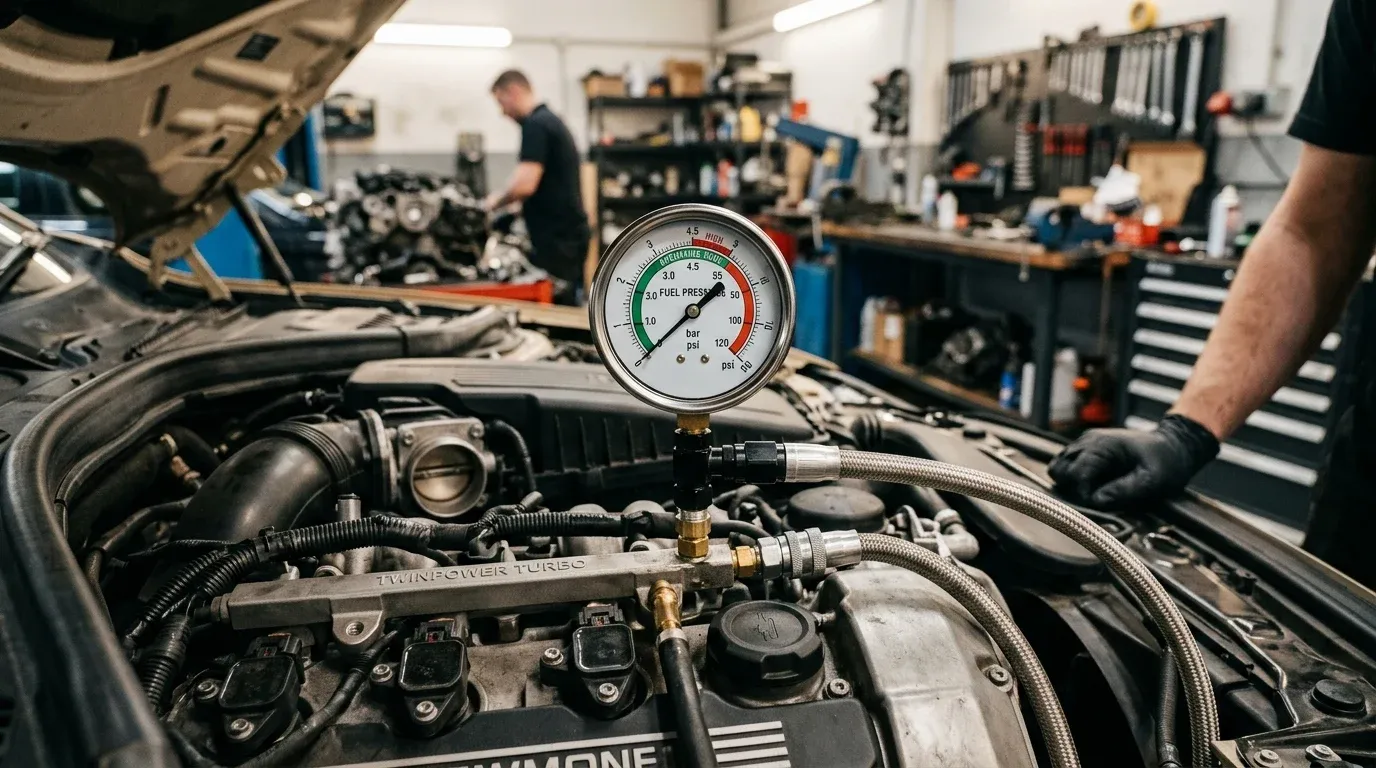

Проверка давления в топливной рампе

Просадка производительности бензонасоса — классическая причина хаотичных пропусков P0300 при разгоне автомобиля:

Порядок инструментального замера:

1. Подключите манометр с демпфером к контрольному порту Шредера на рампе (или через тройник в подающую магистраль).
2. Включите зажигание: стрелка обязана быстро подняться до 3.8 – 4.0 бар.
3. Запустите мотор: на холостом ходу давление должно оставаться стабильным.
4. Выполните резкое дросселирование до 4000–5000 об/мин: падение давления более чем на 0.3 бар говорит о критическом засорении сетки заборника в баке или потере производительности насоса.
5. Заглушите двигатель: давление обязано удерживаться на уровне выше 2.5 бар не менее 15 минут (проверка обратного клапана насоса и герметичности форсунок).

---

---

Проверка индивидуальных катушек зажигания (COP): распиновка и осциллограммы

В современных двигателях применяются индивидуальные катушки зажигания (Coil-on-Plug, COP) со встроенным выходным транзисторным ключом (IGBT-драйвером).

Распиновка типового 4-контактного разъема катушки COP (VAG, Toyota, Hyundai):

Контакт	Назначение цепи	Эталонное напряжение / Сигнал	Метод проверки
Pin 1	Силовое питание (+12V, клемма 15)	12.2–14.4 В под нагрузкой	Вольтметр относительно массы; проверить силовой предохранитель зажигания
Pin 2	Силовая масса катушки (Power GND)	Падение напряжения менее 0.05 В	Проверка затяжки болта массы на ГБЦ
Pin 3	Управляющий сигнал от ЭБУ (ECU Trigger)	Прямоугольные импульсы 0–5.0 В	Осциллограф, длительность импульса 1.8–2.4 мс
Pin 4	Сигнальная масса / Контроль ионизации	0 В (опорная логическая масса ЭБУ)	Прозвонка до разъема ЭБУ двигателя

Анализ вторичного напряжения осциллографом (индуктивным датчиком-линейкой):

1. Фаза накопления энергии (Dwell Time): линия опускается к нулю на 1.8–2.2 мс. Если время меньше 1.4 мс — слабый ток насыщения, искра будет «холодной».
2. Пробой искрового промежутка: резкий вертикальный пик амплитудой 12–18 кВ. Пик выше 22 кВ говорит об огромном зазоре свечи или обрыве резистора в наконечнике.
3. Полка горения дуги: горизонтальный участок длительностью 1.2–1.8 мс на уровне напряжения 1.2–1.8 кВ.
   • Критический дефект: если время горения падает ниже 0.8–0.9 мс, воспламенения смеси в цилиндре не происходит.
4. Затухающие колебания остаточной энергии: в конце полки горения исправная катушка обязана показать не менее 3–4 затухающих синусоидальных волн. Полное отсутствие колебаний — 100% признак межвиткового короткого замыкания во вторичной обмотке (катушка подлежит замене).

---

Скрытые и нетипичные причины P0300 (Подводные камни диагностики)

Если свечи, катушки, давление бензина и компрессия в цилиндрах соответствуют норме, но хаотичные пропуски P0300 продолжают фиксироваться, проверьте скрытые системные факторы:

1. Люфт и разрушение двухмассового маховика (DMF)

На автомобилях с МКПП и роботами DSG/Powershift износ демпферных пружин двухмассового маховика приводит к тангенциальным крутильным колебаниям коленвала на холостом ходу. ДПКВ фиксирует эти механические микрорывки, а алгоритм ЭБУ ошибочно принимает неравномерность вращения за пропуски воспламенения P0300. Характерный признак: глухой стук и рокот в районе колокола сцепления, пропадающий при выжиме педали.

2. Биение и намагничивание реперного диска 60-2

Механическое повреждение зубьев задающего диска коленвала, осевое биение более 0.25 мм или налипание металлической стружки на индуктивный сердечник ДПКВ искажает амплитуду переменного напряжения. Процессор теряет синхронизацию и пропускает расчет углового ускорения.

3. Закоксовывание впускных клапанов (TSI, TFSI, GDI, SkyActiv)

В моторах с непосредственным впрыском бензин подается сразу в цилиндр, минуя впускные клапаны. В результате масляные пары из системы вентиляции картера (ВКГ) запекаются на тарелках клапанов в виде толстого пористого нагара («шубы»). Этот нагар впитывает распыленное топливо и нарушает вихреобразование (Tumble/Swirl) на холодном моторе, провоцируя лавинообразные множественные пропуски P0300 в первые 2–3 минуты после пуска.

---

Пошаговый алгоритм поиска неисправности (Troubleshooting Checklist)

1. Считывание Freeze Frame (стоп-кадра) через сканер:
   • Подключите диагностический прибор к колодке OBD-2 (подойдет проверенный сканер ELM327 v1.5).
   • Зафиксируйте обороты, нагрузку и температуру ОЖ в момент фиксации ошибки P0300.
   • Оцените параметры Short Term Fuel Trim (STFT) и Long Term Fuel Trim (LTFT). Если сумма (STFT + LTFT) > +15%, смесь критически бедная (поиск подсоса воздуха или забитых форсунок). Если сумма (STFT + LTFT) < -15%, смесь заливает цилиндры (высокое давление топлива, льющие форсунки, негерметичный клапан продувки адсорбера).
2. Локализация по счетчикам Misfire Counters:
   • В текущих данных сканера (Live Data) откройте счетчики пропусков по цилиндрам (Misfire Cyl 1..4 Counter).
   • Если пропуски идут преимущественно по двум соседним цилиндрам (например, 2 и 3) — проведите замер компрессии на предмет прогара межцилиндровой перемычки прокладки ГБЦ.
3. Опрессовка впуска дымогенератором:
   • Заблокируйте впускной патрубок перед дроссельной заслонкой.
   • Подайте дым под давлением 0.3–0.4 бар. Проверьте стыки впускного коллектора, кольца форсунок, ось вихревых заслонок и клапан вентиляции картерных газов.
4. Контроль фаз ГРМ и давления масла в муфтах VVT:
   • Зависание штока электромагнитного клапана фазорегулятора приводит к неконтролируемому перекрытию клапанов на холостых оборотах, провоцируя множественные срывы горения.
5. Проверка бортовой сети и цифровых шин:
   • При наличии сопутствующих кодов связи по CAN-шине выполните диагностику CAN-шины мультиметром и исключите потерю связи с блоком управления двигателем по коду U0100.
