Как выбрать сканер ELM327: отличия чипа v1.5 от урезанного v2.1

Диагностический адаптер ELM327 — самый массовый инструмент в арсенале автовладельца и начинающего диагноста. Стоимость прибора на маркетплейсах редко превышает цену одной чашки кофе, однако более половины продаваемых сегодня устройств оказываются аппаратно кастрированными обрезками.

Покупатель вставляет только что распакованный адаптер в диагностический разъем, запускает приложение на смартфоне, видит статус «Подключено к адаптеру», но при попытке опросить двигатель получает тупиковую ошибку: No Connection to ECU. В 95% случаев проблема кроется не в автомобиле и не в программе, а в архитектуре самого сканера.

Разберем схемотехнику качественных адаптеров v1.5 на контроллере Microchip, покажем отличия от дешевых подделок v2.1 и дадим инструментальные методы проверки устройства как по логам терминала, так и под микроскопом на плате.

---

В чем главная разница между версиями v1.5 и v2.1

Путаница с версиями тянется уже второе десятилетие. Канадская компания-разработчик оригинального декодера ELM Electronics выпускала линейку микросхем с номерами версий: v1.0, v1.2, v1.3a, v1.4, v1.4b, а затем сразу презентовала v2.0 и v2.1.

Полноценный адаптер v1.5 аппаратно поддерживает все 9 базовых протоколов стандарта OBD-II:

1. SAE J1850 PWM (41.6 kbaud — старый Ford)
2. SAE J1850 VPW (10.4 kbaud — концерн General Motors)
3. ISO 9141-2 (азиатские авто, европейцы 90-х)
4. ISO 14230-4 KWP (5-baud init, 10.4 kbaud)
5. ISO 14230-4 KWP (Fast init, 10.4 kbaud — семейство ВАЗ, ГАЗ, УАЗ)
6. ISO 15765-4 CAN (11-bit ID, 500 kbaud)
7. ISO 15765-4 CAN (29-bit ID, 500 kbaud)
8. ISO 15765-4 CAN (11-bit ID, 250 kbaud)
9. ISO 15765-4 CAN (29-bit ID, 250 kbaud)

Когда производители адаптеров перешли на сверхоптимизацию затрат, на рынок хлынула ревизия v2.1. В ней применили сверхдешевые однокристальные микроконтроллеры (часто общего назначения без встроенного аппаратного CAN-модуля). Чтобы адаптер отдавал хоть какую-то информацию, прошивку наспех заполнили программными заглушками.

Сравнительная таблица совместимости v1.5 и v2.1

Параметр / Протокол	Адаптер ELM327 v1.5 (PIC18F25K80)	Подделка ELM327 v2.1 (Клон / Капля)
Микроконтроллер	Microchip PIC18F25K80 (28-pin SOIC)	BK3231S, STM32F042, COB-капля
Количество плат	2 платы (бутерброд через штыревой разъем)	1 плата (удешевленный монтаж)
Кварцевый резонатор	Внешний кварц 4.000 МГц	Внутренний RC-генератор (дрейф частоты)
Протоколы J1850 (Ford, GM)	Поддерживаются аппаратно	❌ Полностью отсутствуют
K-Line (ВАЗ, Renault, Nissan)	Стабильная связь через L-line / K-line	❌ Ошибка подключения к ЭБУ
Нестандартные AT-команды	ATAL, ATSH, ATCRA, ATFCSH	❌ Возвращают ? или зависают
Длина строки данных	До 7 байт полезной нагрузки + длинные пакеты	❌ Обрезает пакеты более 4 байт
Работа с OpenDiag, Carista, PyRen	100% совместимость (все блоки: SRS, ABS, BCM)	❌ Работает только с базовым Torque по стандартному CAN

---

Схемотехника правильного адаптера: что должно быть внутри

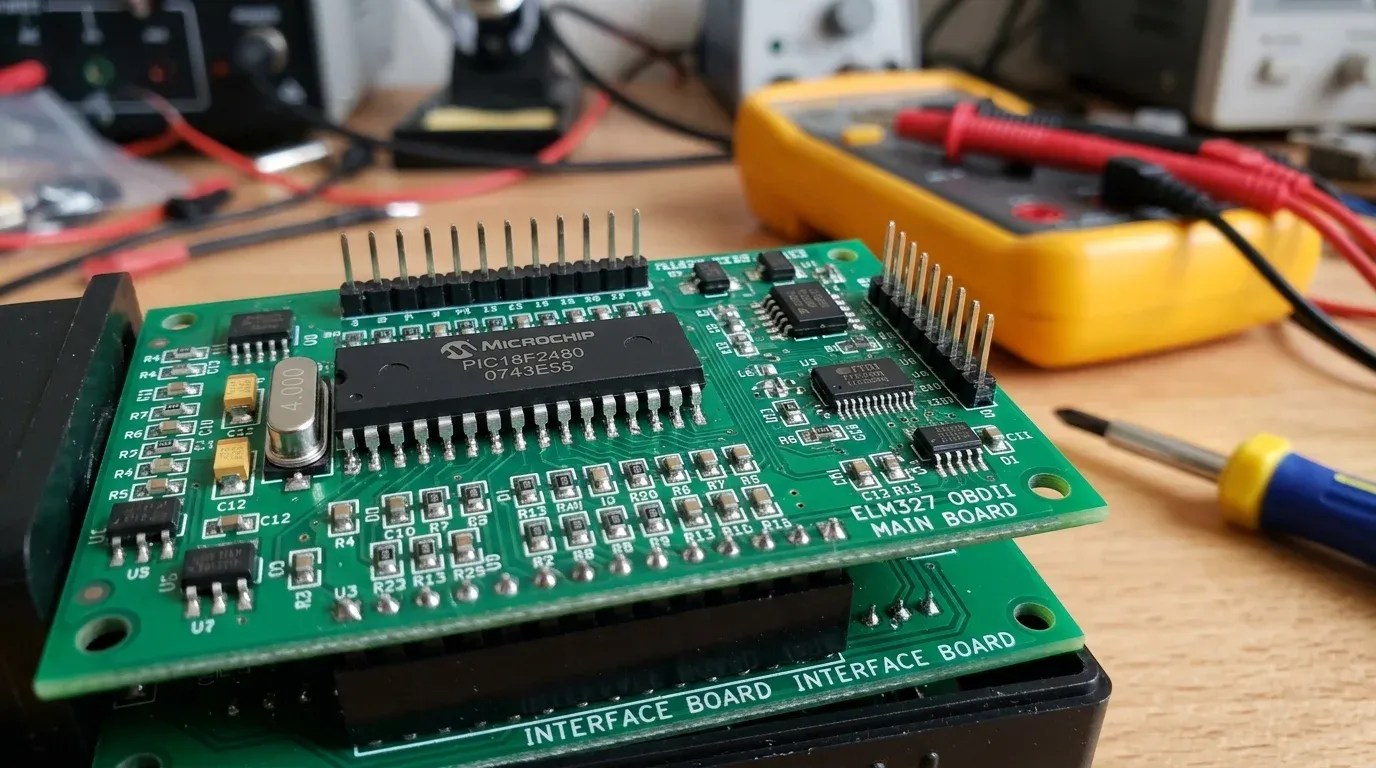

Если снять пластиковый корпус качественного адаптера, взору открывается классическая двухплатная компоновка. Разделение на две печатные платы вызвано необходимостью изолировать высоковольтную обвязку разъема от чувствительной цифровой логики.

Ключевые компоненты оригинальной платы:

1. Микроконтроллер Microchip PIC18F25K80:
   • 28 выводов, корпус SOIC.
   • Четкая заводская лазерная гравировка с логотипом Microchip. У подделок маркировка часто нанесена нестойкой белой краской со смазанными краями либо затерта наждачной бумагой.
   • В кристалл встроен аппаратный приемопередатчик ECAN с поддержкой спецификаций CAN 2.0B Active.
2. Кварцевый резонатор на 4.000 МГц:
   • Обязательный металлический бочонок или прямоугольный SMD-кварц рядом с контроллером.
   • Именно внешняя кварцевая стабилизация обеспечивает стабильную тактовую частоту процессора при температурных колебаниях в салоне от -30°C до +50°C. Дешевые чипы без кварца плывут по частоте уже через 10 минут работы, теряя пакеты в шине.
3. CAN-трансивер MCP2551 или TJA1040:
   • Микросхема на 8 пинов, согласующая уровни дифференциальной шины. Отвечает за прием и передачу сигналов CAN-High (контакт 6 колодки OBD) и CAN-Low (контакт 14 колодки OBD). Подробнее схемотехника разобрана в руководстве по проверке CAN-шины.
4. Стабилизатор напряжения 78M05:
   • Понижает бортовое напряжение автомобиля (12.6–14.4 В) до стабильных 5.0 В для питания цифровой части. В дешевых адаптерах вместо него ставят копеечные стабилитроны, которые выгорают при малейшем скачке напряжения от генератора.

---

Проверка адаптера через терминал и приложение ELM Identifier

Разборка корпуса при покупке не требуется: аппаратную ревизию и микропрограмму контроллера можно протестировать программно за 60 секунд.

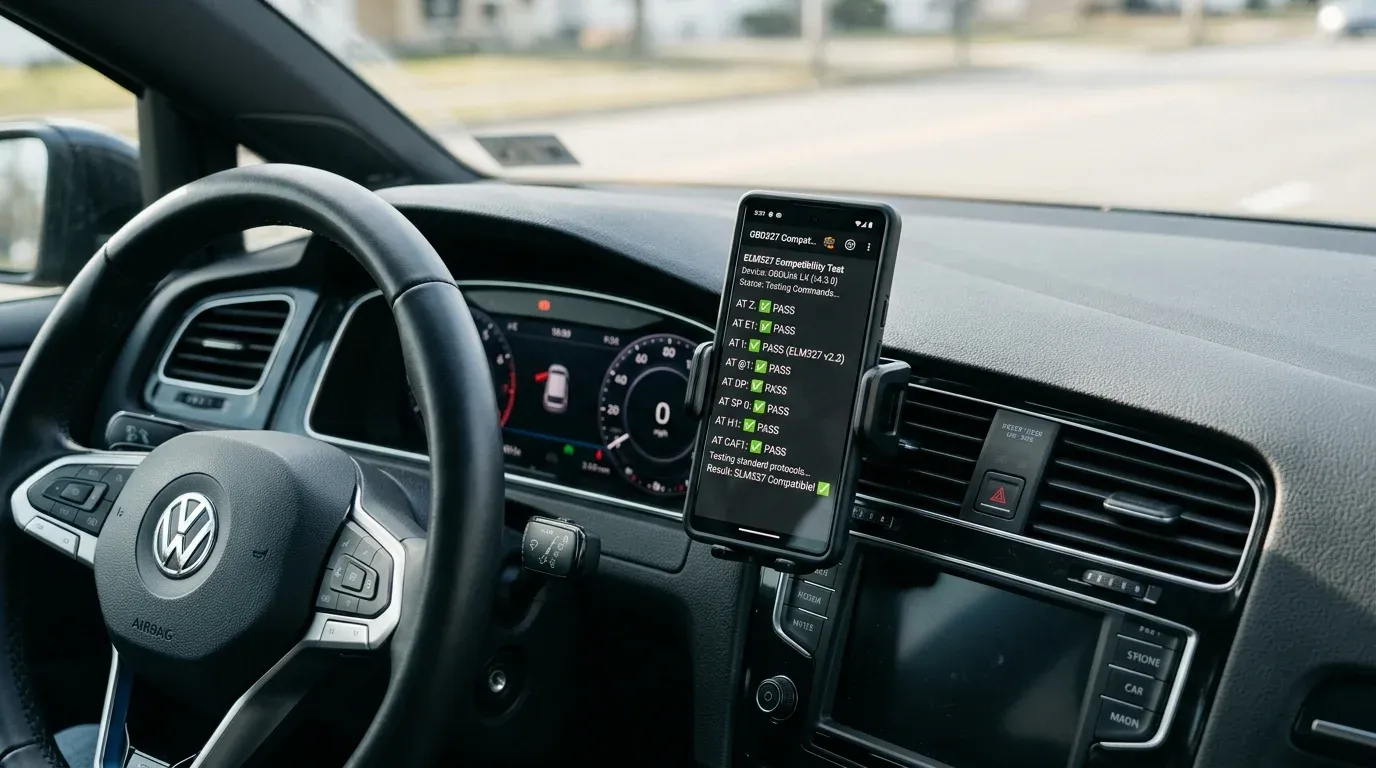

Экспресс-тест через ELM Identifier (Android)

1. Вставьте адаптер в диагностический разъем OBD-2 при выключенном зажигании.
2. Включите зажигание, подключитесь к сканеру по Bluetooth в настройках смартфона (код сопряжения обычно 1234 или 0000).
3. Запустите приложение ELM Identifier.
4. Нажмите кнопку подключения и дождитесь завершения циклического теста команд.

Интерпретация результатов:

• Оригинальный v1.5 (PIC18F25K80): все строки от v1.0 до v1.4 горят зеленым цветом. Строки v2.0 и выше могут быть белыми — это абсолютно нормально.
• Подделка v2.1: в списке уже на уровне v1.2–v1.3 появляются красные поля. На командах ATAL, ATBD, ATCAF чип возвращает ошибку синтаксиса.

Ручная проверка в терминале (Serial Bluetooth Terminal)

Если вы хотите перепроверить сканер вручную на уровне низкоуровневых AT-инструкций, отправьте в последовательный порт три команды:

ATZ

Ответ эталона: ELM327 v1.5 (контроллер перезагружается и рапортует версию).

ATI

Ответ эталона: ELM327 v1.5 (идентификация ядра).

ATAL

Ответ эталона: OK.
Ответ подделки v2.1: ? (команда Allow Long Messages не распознана). Без этой инструкции сканер не сможет вычитать длинные пакеты подушек безопасности (SRS) и антиблокировочной системы (ABS) в специализированных программах Carista или PyRen.

---

Почему v2.1 «убивает» диагностику автомобилей ВАЗ

Владельцы Lada (Granta, Vesta, Priora, Калина, Нива 4х4) чаще других сталкиваются с неработоспособностью сканеров. Причина кроется в особенностях отечественных блоков управления:

1. ЭБУ Январь 5.1 / 7.2 и Bosch M7.9.7 связываются исключительно по 7-му контакту диагностического разъема (линия K-Line) на скорости 10 400 бод. Китайские чипы v2.1 не умеют аппаратно удерживать нестандартную скорость 10.4 kbps и сваливаются в стандартные для ПК 9600 или 38400 бод.
2. Протокол ISO 14230-4 KWP Fast Init требует от адаптера выдачи стартового импульса низкого уровня строго определенной длительности: 25 ± 1 миллисекунда. Нестабилизированные генераторы чипов v2.1 выдают разброс от 18 до 40 мс. Контроллер двигателя просто игнорирует такую «грязную» посылку и не выходит на связь.
3. Программа OpenDiag Mobile напрямую опрашивает флаги инициализации адаптера. Если прибор не отвечает на команду ATSP5, софт немедленно прерывает сессию с предупреждением: «Адаптер не поддерживает протокол автомобиля».

---

Чек-лист покупателя: как заказать правильный адаптер

Чтобы не тратить время на споры с продавцами и возвраты, соблюдайте 4 базовых правила при выборе:

1. Цена не может быть ниже 700–900 рублей. Себестоимость оригинального чипа PIC18F25K80 в партии составляет около $3–4 без учета обвязки, Bluetooth-модуля и корпуса. Любой адаптер за 300–400 рублей со 100% гарантией собран на урезанной микрокапле v2.1.
2. В описании и на фото продавца обязательно должны быть слова PIC18F25K80 и 2 платы. Добросовестные продавцы всегда прикладывают снимок разобранного адаптера с четко видимой маркировкой чипа.
3. Избегайте сверхкомпактных корпусов (Super Mini со срезанным углом). В миниатюрный корпус физически невозможно упаковать две полноразмерные платы с нормальным теплоотводом стабилизатора напряжения. Самые надежные версии v1.5 выпускаются в классическом прямоугольном синем полупрозрачном или крупном черном корпусе.
4. Если адаптер нужен для ноутбука и сброса сервисных интервалов — берите USB-версию. Скорость опроса параметров (PID/sec) по проводу достигает 40–60 кадров в секунду против 12–18 кадров по медленному Bluetooth 2.0, что критично при анализе пропусков воспламенения кода ошибки P0300 на ходу.
