Распиновка разъема OBD-2: назначение 16 контактов

Диагностический разъем OBD-II (в заводской документации — DLC, Data Link Connector) стандартизирован нормативом SAE J1962 / ISO 15031-3. Физически это трапециевидная 16-контактная колодка с двурядным расположением гнезд, которая обеспечивает аппаратный доступ к бортовой сети автомобиля.

В диагностической практике корректная распиновка — главный инструмент локализации аппаратных сбоев. Ошибки при подключении мотор-тестеров или кустарных адаптеров приводят к выгоранию входных каскадов сканера или повреждению трансиверов в блоках управления (ECU, BCM, ABS).

---

Стандартная таблица распиновки 16-pin OBD-II (SAE J1962)

Стандарт четко разграничивает обязательные линии связи и резервные контакты, назначение которых отдано на усмотрение автоконцернов (OEM):

Контакт (Pin)	Сигнал / Назначение	Протокол / Линия	Номинальное напряжение	Стандарт / Примечание
Pin 1	Заводской резерв OEM	Single Wire CAN / SW-CAN	0 – 12.0 В	GM, Opel, Chevrolet
Pin 2	Положительная линия шины	J1850 Bus (+) PWM / VPW	0 – 5.0 В (PWM) / 0 – 7.0 В (VPW)	Ford (PWM), GM (VPW)
Pin 3	Заводской резерв OEM	Среднескоростная CAN-H	2.5 – 3.5 В	Ford (MS-CAN), VAG
Pin 4	Масса кузова (Chassis Ground)	Заземление кузова	0.00 В (падение менее 50 мВ)	Непосредственный контакт с кузовом
Pin 5	Сигнальная масса (Signal Ground)	Опорная масса датчиков ЭБУ	0.00 В (падение менее 30 мВ)	Изолированная масса аналоговых цепей
Pin 6	CAN High (ISO 15765-4)	Высокоскоростная шина данных	2.50 В (покой) / 3.50 В (доминанта)	CAN 500 kbps (основная шина)
Pin 7	K-Line (ISO 9141-2 / KWP2000)	Однопроводная K-линия	12.0 В (покой) / 0 В (импульс)	Опорная подтяжка к +12 В
Pin 8	Заводской резерв OEM	Включение зажигания (Кл. 15)	12.0 – 14.4 В при IGN ON	BMW (вторичная линия K-Line)
Pin 9	Заводской резерв OEM	Сигнал скорости / ABS	Импульсы 0 – 12.0 В	Toyota, Nissan, Honda
Pin 10	Отрицательная линия шины	J1850 Bus (-) PWM	0 – 5.0 В (дифференциальная)	Ford EEC-V PWM
Pin 11	Заводской резерв OEM	Среднескоростная CAN-L	1.5 – 2.5 В	Ford MS-CAN (Low)
Pin 12	Заводской резерв OEM	K-Line вторичных блоков	12.0 В (покой)	VAG (ABS, Airbag в старых авто)
Pin 13	Заводской резерв OEM	Линия программирования Flash	12.0 – 18.0 В при прошивке	Toyota, Mitsubishi
Pin 14	CAN Low (ISO 15765-4)	Высокоскоростная шина данных	2.50 В (покой) / 1.50 В (доминанта)	Дифференциальная пара с Pin 6
Pin 15	L-Line (ISO 9141-2 / ISO 14230-4)	Линия инициализации обмена	12.0 В (покой) / 0 В (импульс)	Применяется в ранних протоколах
Pin 16	Питание от аккумулятора (+12 В)	Клемма 30 (постоянный плюс)	12.0 – 14.4 В (ток до 4.0 А)	Защита предохранителем 7.5–15 А

---

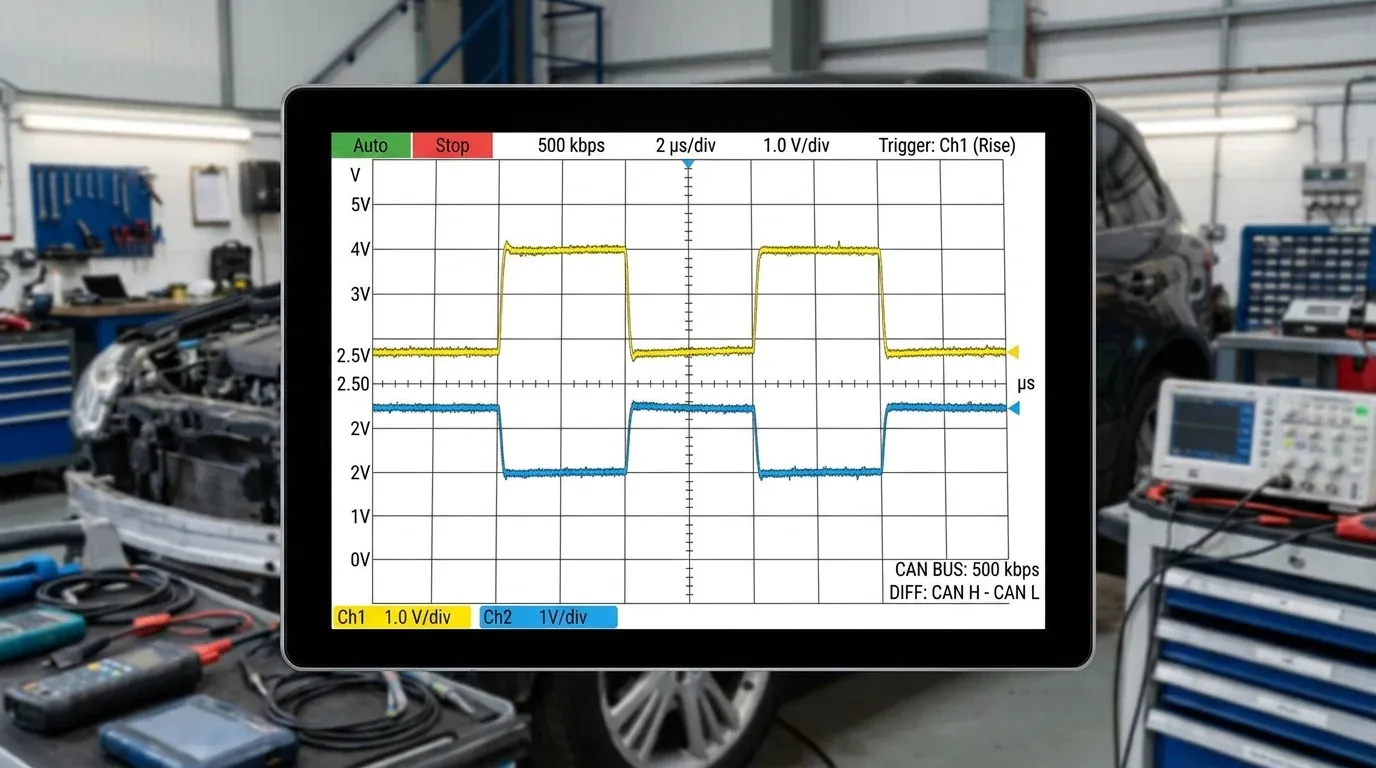

Диагностика шины CAN: уровни напряжений и осциллограммы

Современные автомобили (начиная с 2008 года в обязательном порядке) используют высокоскоростную дифференциальную шину CAN High-Speed (ISO 11898-2 / ISO 15765-4) со скоростью передачи 500 кбит/с (в некоторых азиатских моделях — 250 кбит/с).

Опорные электрические параметры CAN:

1. Рецессивное состояние (покой, логическая «1»):
   • Линия CAN-High (Pin 6): 2.50 В (допустимый диапазон: 2.35 – 2.65 В).
   • Линия CAN-Low (Pin 14): 2.50 В (допустимый диапазон: 2.35 – 2.65 В).
   • Дифференциальное напряжение: V_diff = V_CAN_H - V_CAN_L = 0.00 В.
2. Доминантное состояние (передача бита, логический «0»):
   • Линия CAN-High (Pin 6): импульс поднимается до 3.50 В (допустимо: 3.0 – 4.0 В).
   • Линия CAN-Low (Pin 14): импульс опускается до 1.50 В (допустимо: 1.1 – 1.9 В).
   • Дифференциальное напряжение: V_diff = 3.50 - 1.50 = 2.00 В.

[!IMPORTANT] Если при замере мультиметром напряжение на Pin 6 составляет 0 В или 12 В — линия замкнута на массу или на плюс питания. Если на обоих контактах постоянные 2.5 В без малейших пульсаций при включенном зажигании — передатчики всех блоков отключены либо шина обесточена.

---

Проверка согласующих резисторов CAN (терминаторов)

Для гашения отраженных электромагнитных волн на физических концах витой пары CAN устанавливаются два резистора номиналом 120 Ом каждый. Обычно один терминатор встроен в блок управления двигателем (ECM), а второй — в панель приборов (Cluster) или блок комфорта (BCM). Подробнее методика разобрана в руководстве по проверке CAN-шины мультиметром.

Пошаговый алгоритм проверки сопротивления:

1. Обесточьте автомобиль: выключите зажигание, извлеките ключ и отсоедините минусовую клемму аккумулятора.
2. Выждите 5–10 минут: дождитесь полного разряда емкостей в блоках управления и перехода шины в спящий режим.

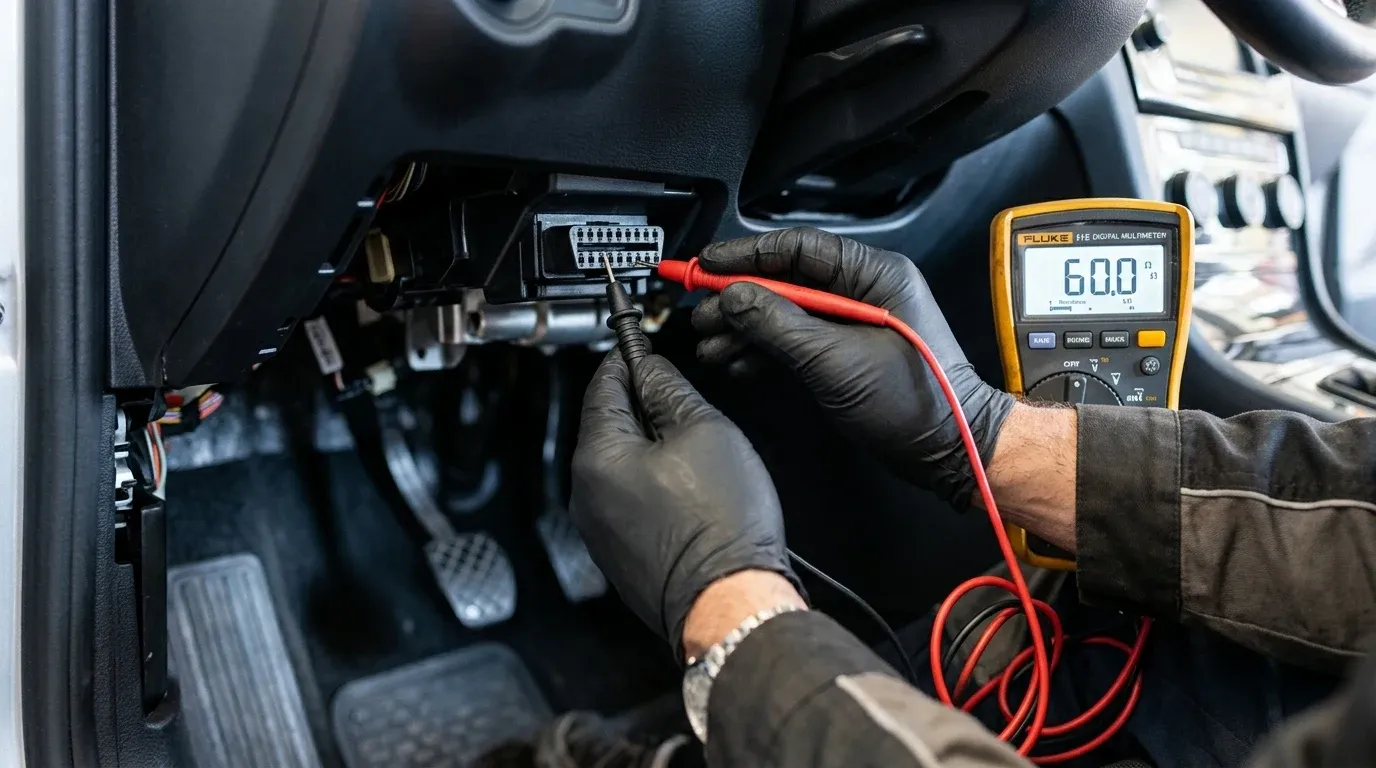

3. Подключите цифровой мультиметр: переведите прибор в режим измерения сопротивления (предел 200 Ом).
4. Установите щупы: красный щуп — на Pin 6 (CAN-H), черный щуп — на Pin 14 (CAN-L).

Анализ результатов измерений:

• R ≈ 60 Ом (норма: 58 – 62 Ом): оба терминатора исправны, проводка витой пары не повреждена.
• R ≈ 120 Ом (обрыв одного плеча): повреждена витая пара между блоками либо вышел из строя один из согласующих резисторов. Связь со сканером может работать нестабильно, с лавиной ошибок U-серии (например, ошибки потери связи с блоком ECM U0100).
• R < 50 Ом: частичное короткое замыкание между линиями, повреждение изоляции или наличие в цепи постороннего устройства (нештатная сигнализация, трекер).
• R = 0 Ом: глухое короткое замыкание проводов CAN-H и CAN-L между собой.
• R = ∞ (обрыв): обрыв обоих проводов шины либо отключены разъемы обоих оконечных блоков.

---

Диагностика питания и цепей массы разъема

При отсутствии индикации на диагностическом сканере выполните инструментальную проверку базовых линий питания:

[Pin 16 (+12V)] ────[ Предохранитель 10A ]────[ + АКБ (Клемма 30) ]
[Pin 4 (Кузов) ] ─────────────────────────────[ Металл моторного щита ]
[Pin 5 (Сигнал)] ─────────────────────────────[ Внутренняя масса ЭБУ ]

1. Проверка постоянного плюса (Pin 16):
   • Измерьте напряжение между Pin 16 и кузовом (болт петли двери).
   • Номинал: напряжение АКБ (12.4 – 12.8 В при заглушенном ДВС, 13.8 – 14.4 В при работающем генераторе).
   • Если 0 В — найдите перегоревший предохранитель в салонном блоке (часто маркируется как OBD, CIGAR, DIAG, STOP, см. руководство по проверке предохранителей мультиметром).
2. Проверка падения напряжения на массах (Pin 4 и Pin 5):
   • Включите зажигание и подключите сканер (чтобы создать рабочий ток потребления около 150–300 мА).
   • Установите мультиметр в режим милливольтметра (mV DC).
   • Один щуп подключите к Pin 4 (или Pin 5), второй — на заведомо чистую массу кузова.
   • Допустимое падение напряжения: не более 50 мВ (0.05 В). Если прибор фиксирует 200–500 мВ и выше — в цепи массы окислен контакт, ослаблен крепежный болт или подгорел штекер в колодке.

---

Специфика линий K-Line (ISO 9141-2 / ISO 14230)

На автомобилях до 2005–2008 годов выпуска (а также ВАЗ, Daewoo, старые VAG) основным протоколом связи выступает однопроводная шина K-Line на контакте 7:

• Опорное напряжение покоя: подтянуто через внутренний резистор ЭБУ к +12.0 В бортовой сети.
• Логический ноль (передача данных): транзисторный ключ замыкает линию на массу (импульсы размахом от 12 В до 0.5 В).
• Линия L-Line (Pin 15): вспомогательная линия однонаправленной передачи (только от сканера к ЭБУ) для так называемой «5-бодной инициализации». В современных системах практически не используется.

Если на Pin 7 присутствует потенциал менее 9 В при выключенном сканере — имеет место утечка тока через окисленные разъемы блока ABS или подушек безопасности, которые нередко висят на одной K-линии вместе с двигателем.
