Предохранители Форд Фокус 2: схемы блоков GEM рестайл и дорестайл

Ford Focus второго поколения (кузова седан, хэтчбек и универсал) — один из самых массовых и изученных автомобилей на вторичном рынке РФ. Электросистема автомобиля отличается высокой степенью интеграции: функции монтажного блока, охранной системы, центрального таймера задержки освещения и интерфейсного шлюза шин CAN и LIN объединены в едином интеллектуальном салонном модуле GEM (Generic Electronic Module).

Главная трудность, с которой сталкиваются автовладельцы при поиске сгоревшей вставки, — кардинальное различие схем электрооборудования между автомобилями дорестайлинга (2004–2007 годов выпуска) и рестайлинга (2008–2011 годов). Попытка ориентироваться на случайную схему из интернета неизбежно приводит к извлечению исправных элементов и ложным заключениям.

---

1. Расположение блоков электрооборудования в Ford Focus 2

Бортовая сеть Focus 2 защищена двумя основными коммутационными узлами:

1. Подкапотный монтажный блок (Battery Junction Box — BJB):
   • Расположен в моторном отсеке с левой стороны по ходу движения (между аккумуляторной батареей и левым крылом рядом с воздушным фильтром).
   • Защищен пластиковой крышкой с герметизирующим замком-защелкой.
   • Содержит сильноточные плавкие вставки Maxi-Fuse (от 30 до 80 А), реле силовых агрегатов, системы зажигания, вентилятора охлаждения и кондиционера.
2. Салонный блок управления электропакетом (Generic Electronic Module — GEM):
   • Расположен в пространстве для ног переднего пассажира непосредственно под перчаточным ящиком (бардачком).
   • Интегрирует миниатюрные ножевые предохранители стандартов Mini и Standard, микрореле салонного комфорта и центральный микропроцессор управления боди-электроникой.

---

2. Салонный блок GEM: различие дорестайла и рестайла

До 2007 года включительно на конвейер поставлялся блок GEM старого образца. Начиная с глубокого рестайлинга в конце 2007 года архитектура платы, корпуса и расположение разъемов были полностью модернизированы.

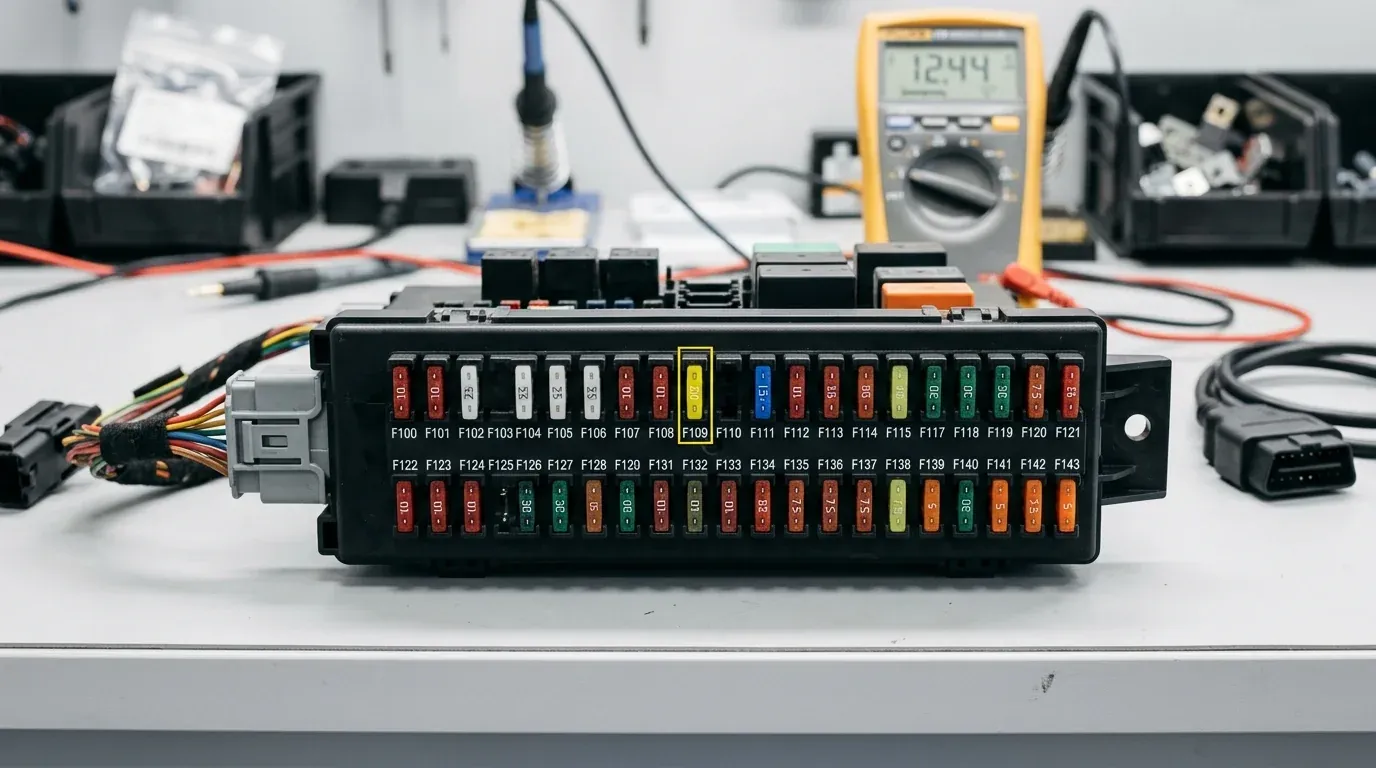

Спецификация предохранителей GEM рестайлинг (2008–2011 гг.)

На рестайлинговых версиях предохранители имеют сквозную трехзначную нумерацию от F100 до F143:

Номер	Номинал (А)	Цвет	Защищаемая цепь и потребители
F100	10	Красный	Питание электронных модулей кузова от клеммы 15 (зажигание)
F101	20	Желтый	Электропривод люка в крыше, блок управления памятью сидений
F102	10	Красный	Приемник дистанционного управления, блок климат-контроля
F103	10	Красный	Переключатель наружного освещения (питание блока фар)
F104	10	Красный	Питание электроники салона, задержка отключения ламп
F107	10	Красный	Комбинация приборов (клемма 30, постоянный плюс батареи)
F108	7.5	Коричневый	Питание аксессуаров (транзитный модуль шины CAN)
F109	20	Желтый	Передний прикуриватель и дополнительная розетка 12 В
F110	10	Красный	Габаритные огни (левая сторона), дневные ходовые огни
F111	15	Синий	Электрический бензонасос (погружной топливный модуль)
F112	15	Синий	Звуковой сигнал штатной сигнализации с автономной сиреной
F113	10	Красный	Габаритные огни (правая сторона), подсветка номера
F114	10	Красный	Питание комбинации приборов от клеммы 15 (после зажигания)
F115	7.5	Коричневый	Питание электропривода наружных зеркал с подогревом
F116	20	Желтый	Противотуманные фары (ПТФ передние)
F117	7.5	Коричневый	Освещение номерного знака
F118	20	Желтый	Модуль дверей (задняя правая дверь, электростеклоподъемник)
F119	25	Белый	Питание задней розетки 12 В в багажном отсеке (универсал)
F120	20	Желтый	Модуль дверей (задняя левая дверь, электростеклоподъемник)
F121	20	Желтый	Блок обогрева передних сидений (кнопки регулировки)
F122	10	Красный	Блок управления подушками безопасности (SRS Airbag)
F125	15	Синий	Очиститель и омыватель заднего стекла (хэтчбек / универсал)
F126	20	Желтый	Модуль водительской двери (центральный замок, стеклоподъемник)
F127	25	Белый	Питание стеклоподъемников дверей
F129	20	Желтый	Очиститель лобового стекла (передние дворники)
F131	15	Синий	Омыватель фар высокого давления
F132	15	Синий	Стоп-сигналы (концевик педали тормоза)
F133	25	Белый	Реле блокировки замков дверей (двойное запирание)
F134	20	Желтый	Модуль передней пассажирской двери
F135	20	Желтый	Лампы дневного света (DTRL)
F136	15	Синий	Задний очиститель стекла, насос подачи омывающей жидкости
F137	10	Красный	Подсветка панели приборов и кнопок салона
F138	10	Красный	Дальний свет фар (правая сторона)
F139	10	Красный	Дальний свет фар (левая сторона)
F140	10	Красный	Фонари заднего хода (концевой выключатель на МКПП)
F141	10	Красный	Задний противотуманный фонарь
F142	15	Синий	Ближний свет фар (правая фара)
F143	15	Синий	Ближний свет фар (левая фара)

Секрет гнезда F109 (Прикуриватель): В колодке F109 инженеры Ford предусмотрели три вертикальных контакта. Если установить предохранитель в крайнее верхнее положение, питание на прикуриватель подается непрерывно (можно заряжать смартфон при заглушенном авто). Если переставить вставку на один шаг ниже — прикуриватель обесточивается автоматически при повороте ключа в нулевое положение, предотвращая паразитный разряд аккумулятора.

---

Спецификация ключевых предохранителей GEM дорестайлинг (2004–2007 гг.)

На ранних моделях применяется нумерация от F37 до F86:

• F39 (20 А) — Прикуриватель и передняя розетка (аналог F109);
• F51 (15 А) — Топливный насос (аналог F111);
• F67 (10 А) — Комбинация приборов и блок иммобилайзера;
• F73 (15 А) — Фонари заднего хода;
• F74 (15 А) — Стоп-сигналы;
• F80 (20 А) — Противотуманные фары;
• F81 (25 А) — Обогрев передних сидений;
• F84 (10 А) — Фара ближнего света правая;
• F85 (10 А) — Фара ближнего света левая.

---

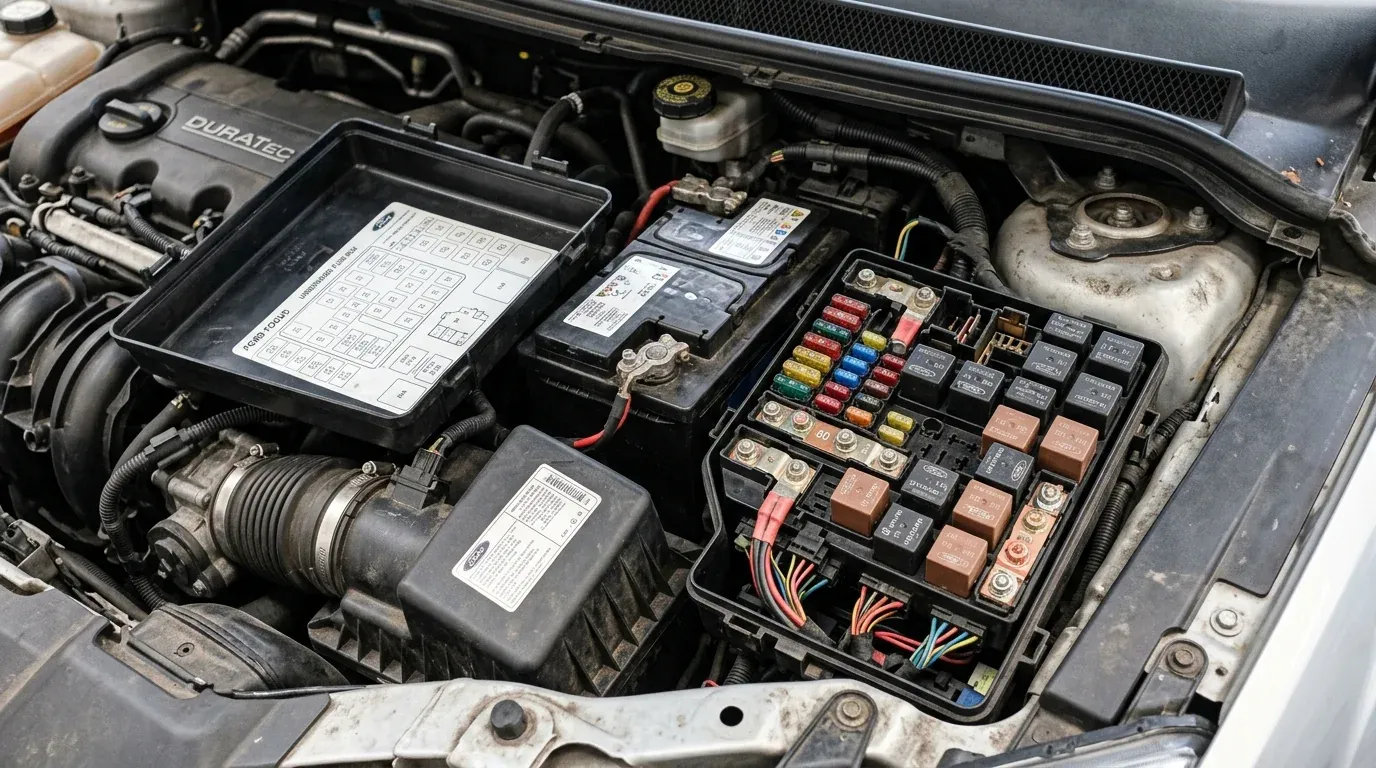

3. Подкапотный блок предохранителей и силовых реле (BJB)

Блок под капотом отвечает за питание агрегатов, потребляющих экстремальные токовые нагрузки. Для безопасной проверки используйте рекомендации из нашей статьи по проверке предохранителей мультиметром.

Схема сильноточных вставок BJB:

• F1 (40 А) — Реле вентилятора системы охлаждения двигателя;
• F2 (80 А) — Электрогидравлический усилитель руля (EHPAS);
• F3 (60 А) — Силовое питание салонного блока GEM (клемма 30);
• F4 (60 А) — Силовое питание салонного блока GEM (клемма 30, вторая линия);
• F5 (80 А) — Дополнительный электрический подогреватель салона (РТС-отопитель на дизельных версиях);
• F7 (30 А) — Блок антиблокировочной системы тормозов (насос ABS/ESP);
• F8 (30 А) — Электромагнитные клапаны гидроблока ABS/ESP;
• F12 (30 А) — Реле системы управления двигателем (Главное реле PCM);
• F14 (40 А) — Обогрев лобового стекла (правая половина);
• F16 (40 А) — Обогрев лобового стекла (левая половина);
• F32 (15 А) — Звуковой сигнал (клаксон).

---

4. Типовые неисправности: вода в разъемах GEM и утечка тока

Модуль GEM на Ford Focus 2 расположен в зоне повышенного риска залива водой. Существуют две классические причины разрушения электроники:

1. Засор дренажа кондиционера:
   • Резиновый сливной патрубок испарителя климатической установки выведен в тоннель пола. При забивании трубки уличной грязью конденсат переполняет пластиковую ванну отопителя и переливается через край.
   • Вода течет прямо по жгуту проводов в верхние колодки разъемов блока GEM.
   • Последствия: окисление ножек разъемов, появление зеленого гидроксида меди, самопроизвольное срабатывание аварийной сигнализации посреди ночи, не выключающиеся щетки стеклоочистителя и паразитная утечка тока более 0.5–1.2 А, высаживающая АКБ за сутки.
2. Протечка через водоотводящий щиток (жабо):
   • Со временем пластиковая панель жабо под лобовым стеклом деформируется от солнца и отходит от стекла.
   • Дождевая вода стекает за перегородку моторного щита и через негерметичный резиновый уплотнитель троса замка капота или салонного фильтра попадает на жгуты блока GEM.
3. Холодная пайка силовых реле на плате:
   • Внутри корпуса GEM распаяны микрореле управления замками и дворниками. Из-за вибрации в местах пайки силовых ножек к двухсторонней плате образуются кольцевые микротрещины. Узел лечится аккуратной разборкой корпуса и пропайкой выводов паяльником с флюсом для радиоэлектроники.

При любых признаках хаотичного поведения электрики в первую очередь откиньте блок GEM, отсоедините разъемы с цветными фиксаторами и внимательно осмотрите пины с помощью яркого фонаря на предмет наличия белесо-зеленого налета.
