Схема предохранителей Лада Гранта (Lada Granta / FL): салон и под капотом
Полная схема предохранителей и реле Лада Гранта (2011–2026, включая Granta FL). Расшифровка салонного и подкапотного блоков: прикуриватель, бензонасос, печка, ЭУР.
Самое важное из статьи:
- Расположение монтажных блоков: в автомобилях Lada Granta (ВАЗ-2190, 2191 и Granta FL) распределение питания разделено на два ключевых узла: основной салонный блок под приборной панелью слева от рулевой колонки (за пластиковым лючком) и силовой блок повышенной мощности под капотом около аккумуляторной батареи.
- Предохранитель прикуривателя и розетки 12V: за гнездо прикуривателя отвечает синий плавкий элемент F20 номиналом 15 А в салонном блоке. При подключении мощных компрессоров без встроенного реле или дешевых штекеров зарядных устройств перегорает именно он.
- Предохранитель печки и кондиционера: цепь электромотора отопителя защищена зеленым предохранителем F5 на 30 А и реле K1. Если вентилятор работает исключительно на максимальной 4-й скорости, дело не в предохранителе, а в термопредохранителе добавочного резистора печки.
- Силовая защита электроусилителя (ЭУР): отказ усилителя руля чаще всего вызван перегоранием мощного флажкового предохранителя F1 (50 А) в подкапотном блоке либо ослаблением гайки силовой клеммы на 10 мм.
Используйте интерактивную расшифровку DTC кодов или проверьте распиновки монтажных блоков.
Монтажный блок электрооборудования автомобилей Лада Гранта (Lada Granta ВАЗ-2190, лифтбек 2191 и обновленное семейство Granta FL) спроектирован по модульному принципу. В отличие от классических блоков ВАЗ-2114 («черных ящиков»), склонных к заливанию водой через дренажные отверстия жабо, в Гранте основная коммутация перенесена в сухую зону салона.
Тем не менее, высокая электрическая нагрузка на отдельные цепи (электроусилитель руля, вентилятор отопителя, подогревы сидений и лобового стекла) требует четкого понимания номиналов вставок и алгоритма поиска неисправностей.
1. Расположение монтажных блоков на Lada Granta
В бортовой сети автомобиля задействованы два блока предохранителей и реле:
[Подкапотное пространство] [Салон автомобиля]
| |
(Рядом с АКБ у левого крыла) (Слева от руля, внизу панели)
| |
+-----------------------------------+ +-----------------------------------+
| Силовой блок предохранителей | | Основной монтажный блок |
| - Питание ЭУР (50А) | | - Предохранители F1 – F32 |
| - Вентилятор радиатора (30–40А) | | - Реле K1 – K12 |
| - Генератор и замок (50–60А) | | - Прикуриватель, бензонасос, |
| - Гидроблок ABS (25–40А) | | свет, стеклоочистители, печка |
+-----------------------------------+ +-----------------------------------+

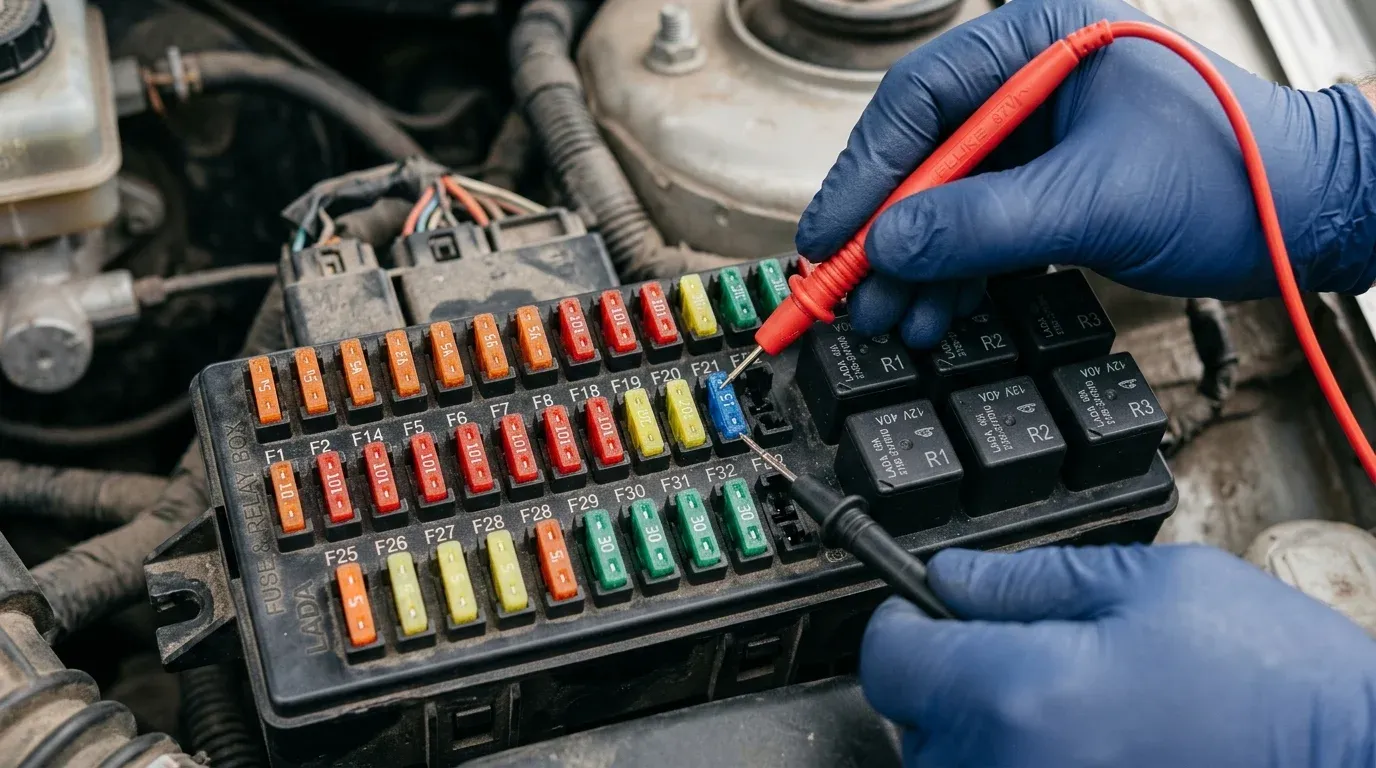

Салонный блок предохранителей Лада Гранта: рядная компоновка мини-вставок F1–F32 и силовых электромагнитных реле K1–K12.
2. Схема и расшифровка предохранителей салонного блока (F1–F32)
Основной салонный блок содержит плоские мини-предохранители (Mini Blade). В зависимости от комплектации («Стандарт», «Норма», «Комфорт», «Люкс» / Club) часть слотов подогревов и стеклоподъемников может оставаться резервной.
| Номер | Номинал (А) | Цвет вставки | Защищаемые потребители и электрические цепи |
|---|---|---|---|
| F1 | 10 А | Красный | Блок управления подушками безопасности (СНПБ / Airbag) |
| F2 | 30 А | Зеленый | Электродвигатель стеклоочистителя (дворники), насос омывателя стекла |
| F3 | 10 А | Красный | Блок управления электроусилителем руля (ЭУР, слаботочная цепь управления) |
| F4 | 15 А | Синий | Фонари заднего хода, селектор АКПП Jatco / робота АМТ |
| F5 | 30 А | Зеленый | Электродвигатель вентилятора отопителя (печка салона) |
| F6 | 7.5 А | Коричневый | Правые габаритные огни, подсветка органов управления и приборов |
| F7 | 7.5 А | Коричневый | Левые габаритные огни, подсветка номерного знака |
| F8 | 10 А | Красный | Дальний свет фар (правая лампа) |
| F9 | 10 А | Красный | Дальний свет фар (левая лампа), контрольная лампа на приборной панели |
| F10 | 15 А | Синий | Обогрев заднего стекла, обогрев наружных зеркал |
| F11 | 7.5 А | Коричневый | Обогрев ветрового стекла (левая зона, цепь управления реле) |
| F12 | 7.5 А | Коричневый | Обогрев ветрового стекла (правая зона, цепь управления реле) |
| F13 | 15 А | Синий | Ближний свет фар (правая фара), электрокорректор угла наклона фар |
| F14 | 15 А | Синий | Ближний свет фар (левая фара) |
| F15 | 15 А | Синий | Блок обогрева передних сидений |
| F16 | 15 А | Синий | Противотуманные фары (ПТФ, левая и правая) |
| F17 | 10 А | Красный | Задние противотуманные фонари |
| F18 | 15 А | Синий | Блок управления автоматической коробкой передач (АКПП) |
| F19 | 10 А | Красный | Блок управления ABS/ESP (сигнальное питание, клемма 15) |
| F20 | 15 А | Синий | Гнездо прикуривателя, дополнительная розетка 12V |
| F21 | 15 А | Синий | Модуль электробензонасоса в баке, питание датчика уровня топлива |
| F22 | 15 А | Синий | ЭБУ двигателя (клемма 15 после главного реле), клапан продувки адсорбера |
| F23 | 10 А | Красный | Сигналы торможения (стоп-сигналы), плафон общего освещения салона |
| F24 | 10 А | Красный | Звуковой сигнал, постоянное питание диагностического разъема OBD-2 (пин 16) |
| F25 | 10 А | Красный | Комбинация приборов (постоянное питание часов и одометра, клемма 30) |
| F26 | 25 А | Белый | Электростеклоподъемники передних дверей |
| F27 | 25 А | Белый | Электростеклоподъемники задних дверей (для люксовых комплектаций) |
| F28 | 15 А | Синий | Блок климатической установки, муфта включения компрессора кондиционера |
| F29 | 10 А | Красный | Модуль блокировки замков дверей (центральный замок) |
| F30 | 15 А | Синий | Головное устройство аудиосистемы / штатная мультимедиа |
| F31 | 7.5 А | Коричневый | Дневные ходовые огни (ДХО, на Granta дорестайл) |
| F32 | 10 А | Красный | Резервный / дополнительное оборудование |
3. Таблица назначения реле салонного блока (K1–K12)
В правой части салонного блока смонтированы электромагнитные реле автомобильного стандарта:
| Обозначение | Тип реле | Коммутируемая цепь | Типичный признак отказа реле |
|---|---|---|---|
| K1 | 4-контактное (40 А) | Реле вентилятора отопителя | Печка не включается ни на одной из скоростей |
| K2 | 4-контактное (30 А) | Обогрев заднего стекла и зеркал | Не оттаивает заднее стекло при включенной кнопке |
| K3 | 4-контактное (30 А) | Реле включения стартера | При повороте ключа в положение «Старт» тишина |
| K4 | 4-контактное (40 А) | Дополнительное реле (разгрузка зажигания) | Не работают печка, фары и дворники одновременно |
| K5 | 4-контактное (30 А) | Реле звукового сигнала (клаксон) | Сигнал не срабатывает при нажатии на руль |
| K6 | 4-контактное (30 А) | Реле электростеклоподъемников | Стекла опускаются только при включенном зажигании |
| K7 | 4-контактное (30 А) | Реле дальнего света фар | Не включается дальний свет и моргание |
| K8 | 4-контактное (30 А) | Реле ближнего света фар | Обе фары ближнего света не светят, лампы целы |
| K9 | 4-контактное (30 А) | Главное реле системы управления (ЭБУ) | Двигатель крутит стартером, но нет искры и впрыска |
| K10 | 4-контактное (30 А) | Реле бензонасоса | При включении зажигания не слышен гул бензонасоса |
| K11 | 4-контактное (30 А) | Реле компрессора кондиционера | Не притягивается электромагнитная муфта компрессора |
| K12 | 4-контактное (30 А) | Противотуманные фары (ПТФ) | ПТФ не светят при горящем индикаторе на кнопке |
4. Силовой подкапотный блок предохранителей Lada Granta
Под капотом с левой стороны (по ходу движения) рядом с площадкой аккумулятора закреплен компактный пластиковый короб силовых предохранителей (Maxi Fuse):

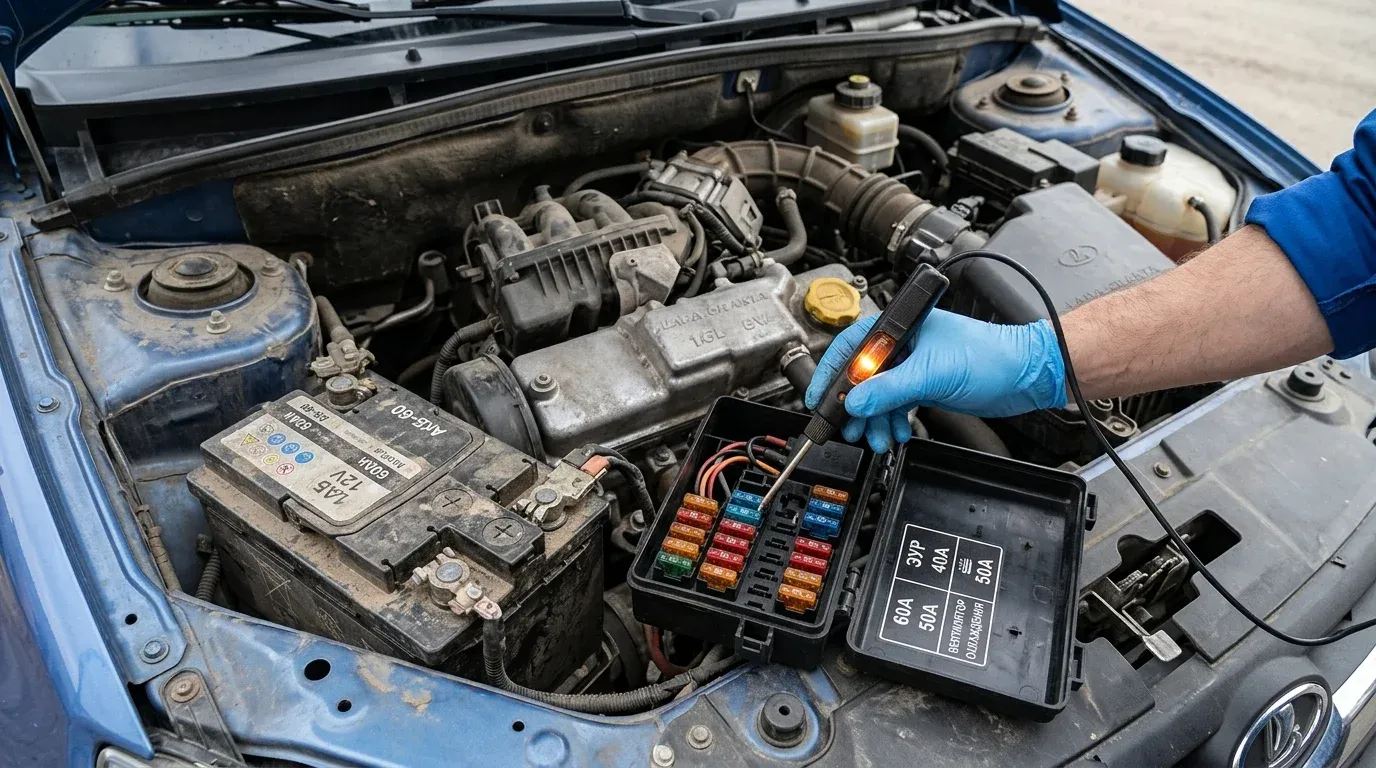

Подкапотный блок мощных вставок: защита электроусилителя руля, главного вентилятора охлаждения радиатора и силовых цепей генератора.
| Позиция | Номинал | Защищаемый узел | Что происходит при перегорании |
|---|---|---|---|
| F1 | 50 А | Электроусилитель руля (ЭУР) | Руль становится тяжело повернуть, горит оранжевый значок руля с восклицательным знаком на щитке |
| F2 | 30 А / 40 А | Вентилятор системы охлаждения ДВС | Мотор закипает в пробках, вентилятор не запускается при температуре 102–105 °C |
| F3 | 60 А | Генератор / общая силовая шина | Полная потеря питания бортовой сети, автомобиль полностью обесточен |
| F4 | 40 А | Насос гидроблока ABS/ESP | Постоянно горят лампы ABS и ручника, система ABS отключается |
| F5 | 25 А | Клапаны гидроблока ABS | Отказ антиблокировочной системы тормозов |
| F6 | 50 А | Обогрев ветрового стекла (силовой) | Не работает полный электрообогрев лобового стекла |
5. Практический алгоритм поиска неисправностей
При локализации сгоревшего предохранителя на Гранте опытные автоэлектрики избегают выдергивания всех элементов подряд пластиковым пинцетом. Это расшатывает пружинные гнезда блока и провоцирует скрытый дребезг контактов.
Проверка контролькой или мультиметром через тест-поинты:
- Включите зажигание и неработающий потребитель (например, переключатель печки или прикуриватель).
- Переведите мультиметр в режим замера постоянного напряжения (DC 20V) либо возьмите светодиодный автомобильный пробник.
- Минусовой щуп надежно зафиксируйте на массе кузова (любой неокрашенный болт или петля дверного замка).
- Острым щупом поочередно коснитесь двух открытых металлических контактов на верхней торцевой грани предохранителя:
- Напряжение 12 В на обоих контактах: предохранитель полностью исправен.
- Напряжение 12 В на одном контакте и 0 В на втором: плавкая перемычка внутри перегорела, элемент подлежит замене.
- Напряжение 0 В на обоих контактах: на данную группу предохранителей не поступает питание от замка зажигания или разгрузочного реле K4.
Схема проверки предохранителя через верхние тест-поинты:
Щуп мультиметра (+) Щуп мультиметра (+)
| |
v v
[ Тест-поинт 1 ] [ Тест-поинт 2 ]
+--------------+ +--------------+
| Контакт |==== Плавкая ===| Контакт |
| вход (+12V) | перемычка | выход (+12V)|
+--------------+ +--------------+
| |
12.6 Вольт 12.6 Вольт ---> Исправен
12.6 Вольт 0.0 Вольт ---> СГОРЕЛ!Резюме для владельца Lada Granta
Всегда возите в бардачке запасной комплект качественных ножевых предохранителей стандарта Mini (номиналы 10 А, 15 А, 30 А) и одно резервное 4-контактное реле типа 98.3747-111 (или импортный аналог).
Если новый предохранитель F20 (прикуриватель) или F21 (бензонасос) перегорает повторно сразу в момент включения, это указывает на жесткое короткое замыкание в жгуте проводки или внутренний пробой потребителя. Установка «жучков» из медной проволоки категорически недопустима — это приводит к выгоранию дорожек монтажного блока и пожару в салоне.
Схемотехник и специалист по реверс-инжинирингу электронных блоков управления (ECU, BCM, SRS). Более 10 лет опыта аппаратного ремонта плат ЭБУ Bosch EDC16/17, ME7.5, пайки BGA/SMD-компонентов, драйверов форсунок, ключей зажигания и перепрошивки через KESS v2/K-Tag.
❓︎ Часто задаваемые вопросы (FAQ)
Где находится предохранитель прикуривателя на Гранте и почему он часто горит?
Предохранитель прикуривателя находится в салонном монтажном блоке под обозначением F20 (синий, 15 А). Он защищает цепь розетки и подогревателя прикуривателя. Основная причина его выхода из строя — подключение автомобильных компрессоров накачки шин с пусковым током более 18–20 А или замыкание боковых усиков внутри гнезда металлическими корпусами нештатных штекеров. Категорически запрещено устанавливать вместо 15 А номинал 20 А или 25 А — это приводит к оплавлению пластиковой гильзы гнезда и изоляции проводов под торпедо.
Почему вентилятор печки на Гранте работает только на 4-й скорости, а F5 целый?
На 1, 2 и 3 скоростях ток на электромотор подается через блок добавочных резисторов, в который встроен защитный термопредохранитель (порог срабатывания 117–125 °C). Когда вентилятор забивается пылью, его подшипники подклинивают, ток растет, резистор перегревается и термоэлемент отщелкивается или перегорает. 4-я скорость включается напрямую от реле K1 в обход резистора, поэтому она продолжает работать при целом основном предохранителе F5 (30 А).
Как открыть крышку блока предохранителей в салоне Гранты и не сломать защелки?
Крышка монтажного блока расположена в нижней части панели слева от рулевой колонки. Для ее снятия необходимо потянуть за нижний край лючка на себя, преодолевая сопротивление двух нижних пружинных фиксаторов, после чего аккуратно сдвинуть панель вниз и вывести верхние зацепы из пазов торпедо. В холодное время года перед демонтажем обязательно прогрейте салон печкой, иначе пластиковые защелки становятся хрупкими и ломаются.
