Как проверить реле автомобиля мультиметром: 4- и 5-контактные реле

Отказ бензонасоса, внезапное погасание ближнего света фар, неработающий звуковой сигнал или тишина при повороте ключа в положение «Стартер» — классические симптомы сбоя электромагнитного реле. В любом современном автомобиле смонтировано от 15 до 40 реле, распределенных между подкапотным блоком и салонным модулем комфорта (как в разобранном нами салонном блоке GEM Ford Focus 2 или монтажных блоках Hyundai Solaris).

Частая ошибка начинающих диагностов — проверка работоспособности «на слух»: если реле издает характерный металлический щелчок при подаче питания, его ошибочно признают годным. На практике подгорание контактной группы оставляет нагрузку без силового тока даже при идеально срабатывающем механизме.

Разберем, как с помощью цифрового мультиметра и контрольных тестов выполнить исчерпывающую отбраковку автомобильного реле за 2 минуты.

---

1. Конструкция и нумерация выводов по стандарту DIN 72552

Автомобильное электромагнитное реле представляет собой слаботочный переключатель, позволяющий микроконтроллеру ЭБУ или тонкой кнопке в салоне коммутировать силовые цепи с токами от 10 до 50 Ампер.

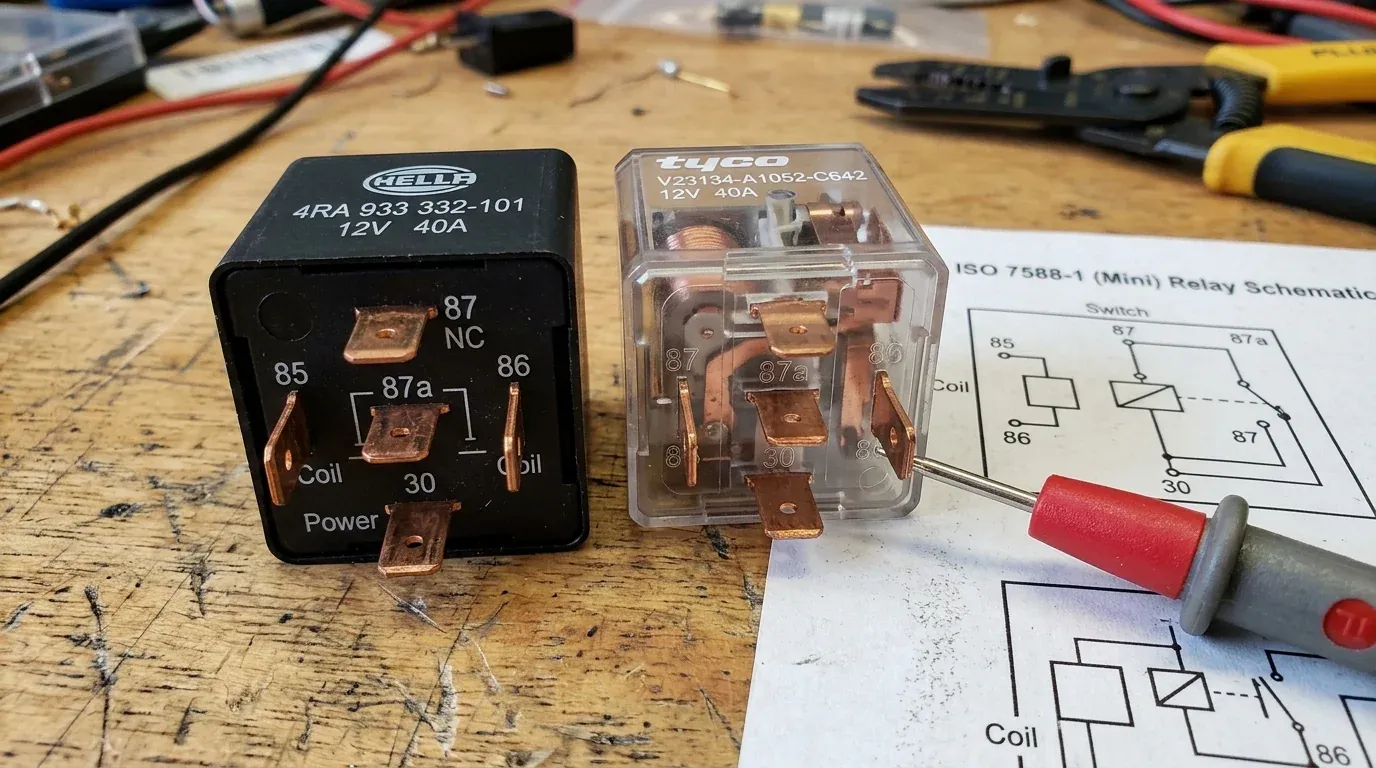

На нижней плоскости большинства автомобильных реле (Bosch, Hella, Tyco, АВАР) выдавлены цифровые обозначения контактов по немецкому промышленному стандарту DIN 72552:

• Контакт 85: первый вывод катушки электромагнита (обычно подключается к управляющему минусу транзисторного ключа ЭБУ или переключателя).
• Контакт 86: второй вывод катушки электромагнита (подключается к управляющему питанию +12 В от замка зажигания или главного реле).
• Контакт 30: общий входной силовой контакт (Common), на который подается постоянный плюс +12 В от аккумулятора через силовой предохранитель.
• Контакт 87: нормально разомкнутый силовой вывод (Normally Open, NO). Замыкается с контактом 30 только в момент подачи тока на катушку 85–86.
• Контакт 87а (присутствует только в 5-контактных реле): нормально замкнутый силовой вывод (Normally Closed, NC). В обесточенном состоянии замкнут с контактом 30; при срабатывании катушки размыкается.

Схемы внутренней коммутации 4-х и 5-контактных автомобильных реле:

  4-контактное (Замыкающее, NO)       5-контактное (Переключающее, SPDT)
         [87]                                   [87]    [87a]
           ^                                      ^       ^
           |                                       \     /
          /                                         \   /
      [30]                                           [30]
        |                                              |
     +--+--+                                        +--+--+
     |     |                                        |     |
  [85] (S) [86] (Катушка)                        [85] (S) [86] (Катушка)

---

2. Статический тест мультиметром (обесточенное состояние)

Для первичной отбраковки реле извлекается из монтажного гнезда. Мультиметр переводится в режим измерения сопротивления (омметр) на предел 200 Ом (или режим звуковой прозвонки).

Шаг 1: Замер сопротивления управляющей обмотки (выводы 85 и 86)

1. Приложите щупы прибора к контактам 85 и 86:
   • Исправное состояние: экран прибора показывает от 60.0 до 85.0 Ом (при температуре 20 °C).
   • Обрыв обмотки: на дисплее отображается символ OL или 1 (бесконечность). Тончайший медный эмальпровод катушки оборвался от вибрации или отгорел в месте пайки к выводу. Реле подлежит утилизации.
   • Межвитковое замыкание: сопротивление ниже 40 Ом (например, 10–15 Ом). Из-за перегрева лаковая изоляция провода оплавилась. Ток через катушку возрастет с расчетных 0.15 А до 1–2 А, что приведет к сгоранию автомобильного предохранителя цепи зажигания или тепловому пробою микросхемы в блоке управления.

Шаг 2: Проверка состояния силовой группы в покое (выводы 30 и 87)

1. Подключите щупы мультиметра к силовым выводам 30 и 87:
   • Исправное состояние: мультиметр фиксирует бесконечность (OL). Контакты разомкнуты под действием возвратной пружины.
   • Залипание (сваривание контактов): мультиметр издает звуковой сигнал и показывает 0.00–0.10 Ом. Произошло сваривание серебряных пятачков от электрической дуги при коротком замыкании в цепи потребителя. Такое реле продолжает подавать питание на бензонасос или фары даже при выключенном зажигании, вызывая критическую утечку тока и разряд АКБ.

Шаг 3: Проверка нормально замкнутого контакта 87а (для 5-контактных реле)

1. Подключите щупы к контактам 30 и 87а:
   • Исправное состояние: прибор звенит и показывает стабильный ноль (0.00–0.05 Ом).
   • Дефект: показания выше 0.5 Ом или обрыв говорят о подгорании контакта 87а или ослаблении возвратной пружины якоря.

---

3. Проверка встроенного защитного диода и резистора

При отключении тока от катушки реле магнитное поле сердечника резко схлопывается. По закону Фарадея, в соленоиде возникает мощный импульс ЭДС самоиндукции обратной полярности амплитудой от 150 до 400 Вольт (схожий с импульсом в первичной обмотке катушки зажигания). Этот выброс способен мгновенно пробить транзисторный ключ в ЭБУ двигателя или блоке кузовной электроники BCM.

Для подавления импульса производители устанавливают параллельно катушке демпфер:

1. Демпферный резистор (сопротивление 470–680 Ом):
   • Общее сопротивление между контактами 85 и 86 будет рассчитываться по формуле параллельного соединения и составит около 55–70 Ом.
   • Полярность подключения такого реле произвольна.
2. Защитный полупроводниковый диод:
   • На корпусе такого реле обязательно нанесена схема со стрелкой диода: катод (полоска) направлен к клемме 86 (+), а анод — к клемме 85 (-).
   • Проверка: переведите мультиметр в режим проверки диодов (прозвонка p-n перехода). Приложите красный щуп к контакту 85, а черный к 86 — прибор покажет прямое падение напряжения на кремниевом переходе (0.55–0.70 В). При смене щупов местами мультиметр покажет сопротивление обмотки (или бесконечность). Если диод пробит — мультиметр покажет ноль в обе стороны.

---

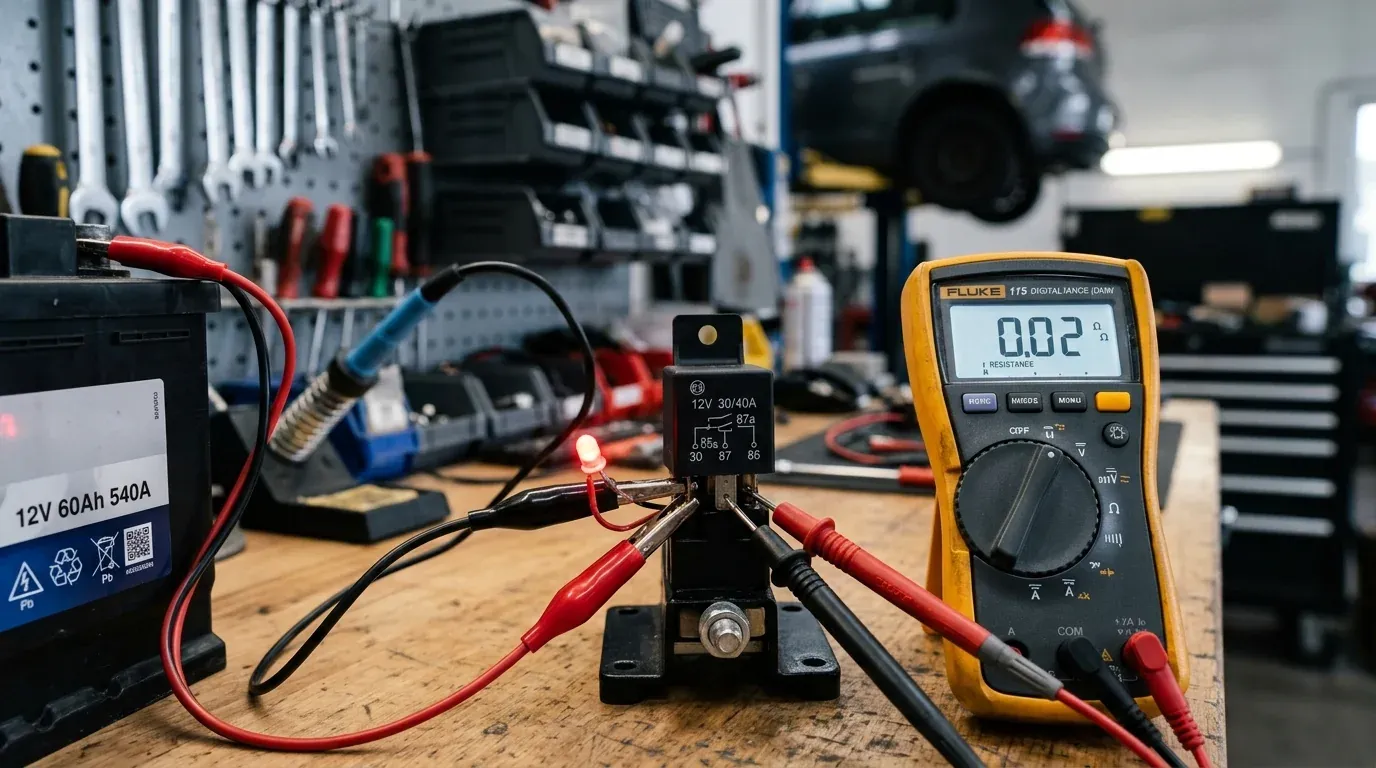

4. Динамический тест под нагрузкой на верстаке

Статический замер омметром не способен выявить деградацию контактных площадок под рабочим током. Окончательный вердикт выносится на стендовом тесте.

Пошаговый стендовый алгоритм:

1. Возьмите источник питания постоянного тока 12 В (аккумулятор или лабораторный блок питания).
2. Подключите провода с зажимами «крокодил» к выводам катушки 85 и 86:
   • В момент касания контактов обязан раздаться четкий, сухой и звонкий щелчок притягивания якоря. Вялый, глухой щелчок указывает на механическое загрязнение или загустевшую смазку внутри герметичного корпуса.
3. Удерживая питание катушки, подключите щупы мультиметра в режиме измерения сопротивления (200 Ом) к контактам 30 и 87:
   • Эталон исправности: переходное сопротивление замкнутых контактов обязано быть близким к нулю — не более 0.02–0.05 Ом (с обязательным вычетом паразитного сопротивления собственных проводов щупов).
4. Тест силовой лампой 12 В (55 Вт):
   • Соберите последовательную цепь: аккумулятор «+» -> лампа H7 (55 Вт) -> контакт 30 -> контакт 87 -> аккумулятор «-».
   • При подаче 12 В на обмотку (85–86) лампа H7 обязана вспыхнуть полным накалом.
   • Переведите мультиметр в режим измерения постоянного напряжения (DCV 20 В) и замерьте падение напряжения непосредственно между лепестками 30 и 87:
     • Норма: менее 0.05–0.10 Вольт.
     • Браковочный признак: падение напряжения более 0.30–0.50 Вольт свидетельствует о сильном обгорании контактов. Под нагрузкой в 20 А на таком реле будет выделяться до 10 Вт тепла, корпус начнет плавиться, а сам исполнительный узел (бензонасос или вентилятор) не разовьет паспортной мощности.

---

5. Сводная диагностическая таблица неисправностей реле

Проверяемая зона	Измерительные точки	Эталонное значение	Признак дефекта	Следствие в автомобиле
Катушка соленоида	Пины 85 — 86 (без питания)	60 — 85 Ом	OL (обрыв) или < 40 Ом	Реле не щелкает, перегорает предохранитель управления
Силовая группа (покой)	Пины 30 — 87 (без питания)	Бесконечность (OL)	0.00 Ом (КЗ)	Потребитель не выключается, разряд аккумулятора
Нормально замкнутый	Пины 30 — 87а (без питания)	0.00 — 0.05 Ом	OL или > 1.0 Ом	Не работает режим покоя (например, свет в салоне)
Силовая группа (актив)	Пины 30 — 87 (+12В на 85-86)	0.01 — 0.05 Ом	> 0.20 Ом или OL	Узел щелкает, но прибор не работает (фары, насос)
Падение напряжения	Пины 30 — 87 (ток 4.5 А)	< 0.10 В	> 0.35 В	Перегрев колодки реле, оплавление монтажного блока

---

6. Быстрая проверка реле без приборов на автомобиле

Если неисправность застала в дороге, а мультиметра нет под рукой:

1. Метод рокировки одинаковых реле:
   • В большинстве автомобилей реле звукового сигнала (клаксона), обогрева заднего стекла, компрессора кондиционера и противотуманных фар имеют абсолютно идентичный форм-фактор и распиновку (микро-реле ISO Micro или Mini).
   • Извлеките заведомо исправное реле клаксона и установите его на место подозрительного реле бензонасоса или стартера. Если мотор сразу запустился — неисправность узла подтверждена на 100%.
2. Проверка питающей колодки перемычкой:
   • Снимите реле и с помощью короткого отрезка изолированного провода сечением не менее 1.5–2.0 мм² кратковременно замкните силовые гнезда 30 и 87 в посадочном разъеме монтажного блока.
   • Если бензонасос загудел или загорелись фары — силовая цепь, проводка и предохранитель исправны, а дефект сосредоточен исключительно в реле либо в слаботочной цепи его управления (кнопка, замок или масса ЭБУ).
