Как проверить катушку зажигания мультиметром: индивидуальные и модули

Троение силового агрегата при резком ускорении, потеря тяги на низах и моргающий индикатор Check Engine с ошибками по пропускам воспламенения (характерный пример детально разобран в диагностике ошибки P0300) в 80% случаев связаны с деградацией системы зажигания. Первым узлом, попадающим под подозрение мастера, становится катушка зажигания.

Диагностика катушки цифровым мультиметром — это базовый, быстрый и доступный шаг отбраковки, однако он имеет строгие физические ограничения. Если не понимать разницу между пассивными катушками прямого управления и активными модулями с интегрированным коммутатором, замеры приведут к ложным выводам и бессмысленной замене исправных деталей.

---

1. Конструктивные типы автомобильных катушек зажигания

Прежде чем прикладывать измерительные щупы к разъему, необходимо классифицировать архитектуру катушки. На современных автомобилях встречаются три основные топологии:

1. Пассивные индивидуальные катушки (COP — Coil-on-Plug, 2 контакта):
   • Внутри корпуса находятся только две изолированные обмотки на общем броневом ферритовом сердечнике.
   • Силовой коммутационный ключ (IGBT-транзистор) расположен внутри электронного блока управления двигателем (ЭБУ).
   • Распиновка: Контакт 1 — постоянное питание +12 В (клемма 15 после главного реле); Контакт 2 — импульсное замыкание на массу силовым ключом ЭБУ.
2. Активные индивидуальные катушки со встроенным коммутатором (3 контакта):
   • В головку катушки залит микроэлектронный модуль управления с мощным MOSFET или IGBT-транзистором.
   • ЭБУ посылает лишь слаботочный управляющий сигнал логического уровня (TTL-импульс 5 В).
   • Распиновка: Питание +12 В, постоянная силовая масса (клемма 31 на ГБЦ или двигатель), входящий сигнальный провод IGT (Ignition Trigger) от контроллера.
3. Активные катушки с обратной связью (4 контакта, Toyota, VAG, Mazda):
   • Содержат силовой транзистор и внутреннюю схему детектирования тока ионизации искры.
   • Распиновка: Питание +12 В, силовая масса, вход управления IGT, сигнальный выход подтверждения искрообразования IGF (Ignition Feedback). Если ЭБУ посылает сигнал IGT, но не получает в ответ подтверждающий импульс IGF от катушки в течение 2–3 рабочих тактов, процессор немедленно отключает подачу топлива форсункой соответствующего цилиндра для защиты катализатора.
4. Сдвоенные катушки холостой искры (DIS — Distributorless Ignition System, 3–4 контакта):
   • Монолитный модуль из двух катушек, каждая из которых обслуживает пару поршней, движущихся синхронно (1-4 и 2-3 цилиндры).
   • Вторичная обмотка полностью изолирована от массы и подключена непосредственно между двумя свечными колодцами.

---

2. Замер сопротивления обмоток мультиметром: эталонная методика

Для корректных измерений используйте качественный цифровой мультиметр с минимальной погрешностью на низкоомных пределах (True RMS мультиметры вроде Fluke 87V, Uni-T UT61E+ или аналоги).

Шаг 1: Компенсация сопротивления собственных щупов прибора

Поскольку первичная обмотка катушек обладает сверхнизким сопротивлением (менее 1.5 Ом), собственное сопротивление измерительных проводов мультиметра вносит критическую погрешность:

1. Переведите поворотный переключатель мультиметра в режим замера сопротивления на минимальный предел (200 Ом).
2. Плотно замкните измерительные наконечники щупов между собой.
3. Зафиксируйте показания на экране: стандартные штатные провода дают от 0.15 до 0.40 Ом.
4. Если прибор оснащен кнопкой обнуления относительных измерений (REL или Zero), нажмите ее. Если кнопки нет — вычитайте эту паразитную величину из каждого последующего замера первичной обмотки вручную.

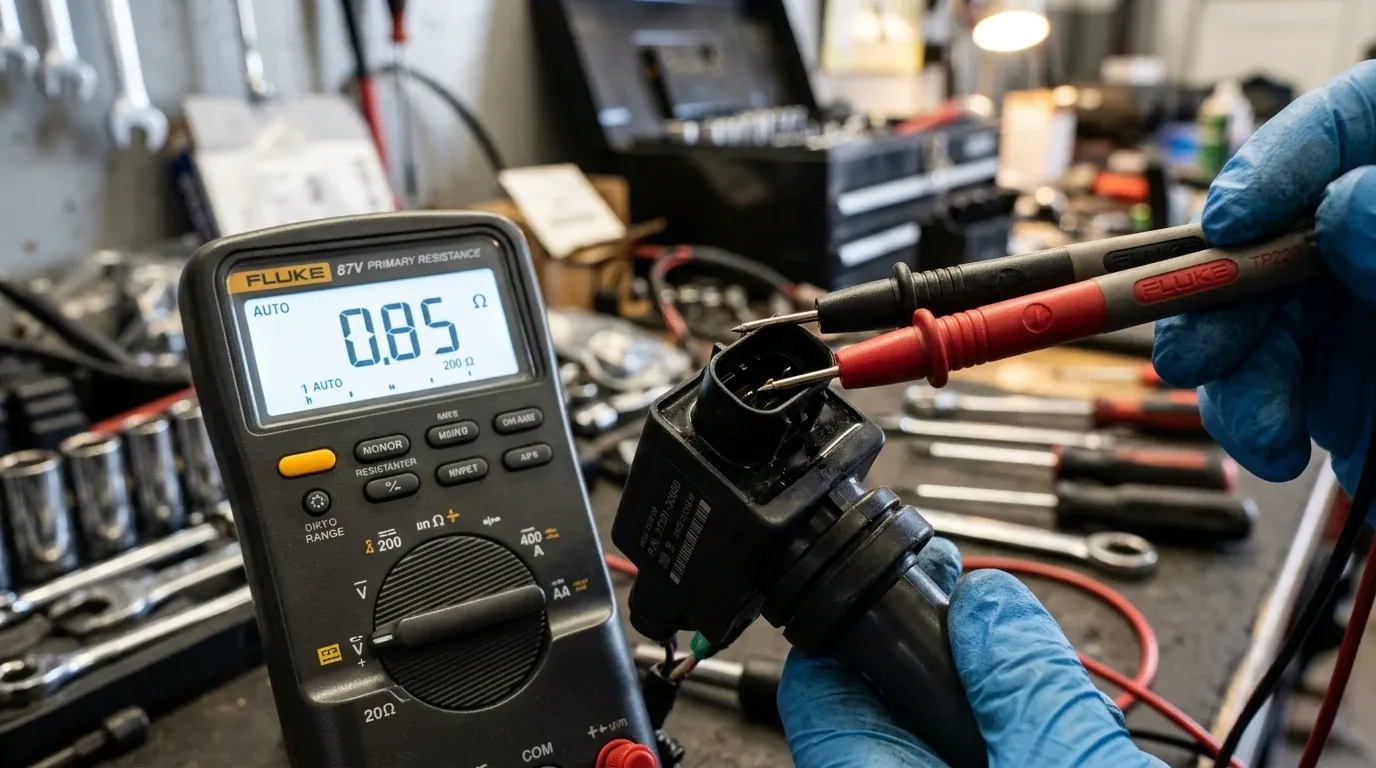

Шаг 2: Измерение первичной обмотки (только 2-контактные катушки)

1. Подключите щупы к двум контактам низковольтного разъема катушки.
2. Эталонное значение исправной первичной обмотки большинства легковых авто: от 0.5 до 1.5 Ом.
3. Оценка результата:
   • Показания 0.00–0.20 Ом (с учетом вычета проводов): критическое межвитковое замыкание. При установке такой катушки ток в первичной цепи превысит 15–20 А, что приведет к мгновенному тепловому пробою силового транзистора в ЭБУ.
   • Показания OL или 1 (бесконечность): физический обрыв провода обмотки внутри компаунда.
   • Показания 0.6–1.2 Ом: первичная цепь по постоянному току в норме.

Шаг 3: Измерение вторичной (высоковольтной) обмотки

Вторичная обмотка состоит из 15 000–25 000 витков тончайшего медного эмальпровода, поэтому ее сопротивление на два порядка выше:

1. Переключите диапазон мультиметра на предел 20 кОм (или 200 кОм).
2. Один щуп подключите к высоковольтному выводу внутри резинового наконечника (к пружине, контактирующей со свечой).
3. Второй щуп подключите к контакту низковольтного разъема (для систем со связанной первичной/вторичной цепью) либо к контакту массы:
   • В модулях DIS: замерьте сопротивление между парными высоковольтными выходами (вывод 1–4 и вывод 2–3).
4. Эталонные показания исправной вторичной цепи: от 5.0 до 15.0 кОм (у некоторых систем Ford и Mazda — до 18–20 кОм).

Сводная таблица параметров сопротивления катушек зажигания:

+---------------------------+-----------------------+------------------------+
| Тип катушки / Автомобиль  | Первичная обмотка     | Вторичная обмотка      |
+---------------------------+-----------------------+------------------------+
| ВАЗ 2110-2112 (модуль 4к) | 0.45 – 0.60 Ом        | 3.8 – 4.5 кОм (парные) |
| ВАЗ 21126-21129 (COP 3к)  | Схема с коммутатором  | Тест разрядником       |
| Renault K4M / K7M (модуль)| 0.50 – 0.70 Ом        | 6.8 – 7.5 кОм          |
| Toyota 1ZZ / 2AZ (4к)     | Интегрированный IGBT  | Тест разрядником       |
| VAG 1.4 / 1.8 / 2.0 TSI   | Встроенный коммутатор | Тест разрядником / Осц |
| Hyundai / Kia G4FA (2к)   | 0.75 – 0.95 Ом        | 5.8 – 6.6 кОм          |
+---------------------------+-----------------------+------------------------+

---

3. Особенности проверки активных катушек (3 и 4 контакта)

Попытка измерить сопротивление первичной обмотки мультиметром на 3- или 4-контактных катушках VAG, Toyota, BMW или ВАЗ 21126 (16-клапанные моторы) завершится неудачей: мультиметр стабильно покажет бесконечность (OL).

Причина заключается в наличии внутреннего транзистора: первичная катушка подключена к силовому ключу, переход коллектор-эмиттер которого в обесточенном состоянии заперт. Чтобы проверить исправность такой катушки мультиметром на автомобиле, контролируют базовые цепи питания и управления:

1. Проверка напряжения бортсети:
   • Отсоедините фишку катушки, переведите мультиметр в режим замера постоянного напряжения (DCV 20 В).
   • Включите зажигание.
   • Щуп «минус» — на надежную массу двигателя. Щупом «плюс» коснитесь силового питающего пина колодки. Напряжение обязано быть не ниже напряжения на клеммах аккумулятора (12.2–12.6 В). Просадка ниже 11 В свидетельствует о подгорании контактов в цепи реле зажигания или сгорании контактов в монтажном блоке предохранителей.
2. Проверка силовой массы (Pin Ground):
   • Переведите прибор в режим замера сопротивления.
   • Черный щуп на минус АКБ, красный — на контакт массы в разъеме катушки. Сопротивление обязано составлять менее 0.2 Ом. При значениях выше 1.0 Ом катушка потеряет энергию накопления из-за паразитного падения напряжения на окисленных контактах.
3. Проверка встроенного демпферного диода:
   • Некоторые индивидуальные катушки без коммутатора содержат высоковольтный защитный диод во вторичной цепи.
   • Мультиметр с батарейкой 9 В не сможет открыть p-n переход такого диода (падение напряжения на высоковольтных выпрямительных столбиках превышает 15–20 В). Замер мультиметром покажет бесконечность в обе стороны — это норма для диодных катушек.

---

4. Почему мультиметр бессилен: высоковольтный динамический тест

Главная ловушка проверки мультиметром: катушка с идеальными показателями сопротивления на холодном верстаке может полностью отказывать при установке на двигатель.

В цилиндре работающего двигателя свечной зазор 0.9–1.1 мм находится под давлением смеси от 10 до 16 бар. По закону Пашена, напряжение пробоя газового промежутка прямо пропорционально давлению среды:

• В атмосферном воздухе для искрового пробоя зазора 1 мм требуется около 3 кВ.
• В камере сгорания под нагрузкой для пробоя того же зазора требуется импульс напряжением от 15 до 25 кВ.

Если в эпоксидном компаунде катушки образовалась микроскопическая трещина, а межвитковая лаковая изоляция истончилась, высоковольтный импульс 20 000 В найдет путь наименьшего сопротивления внутри самой катушки или прошьет по наружной поверхности изолятора на металлическую стенку свечного колодца. Мультиметр с тестовым напряжением 3 В этот дефект обнаружить не способен физически.

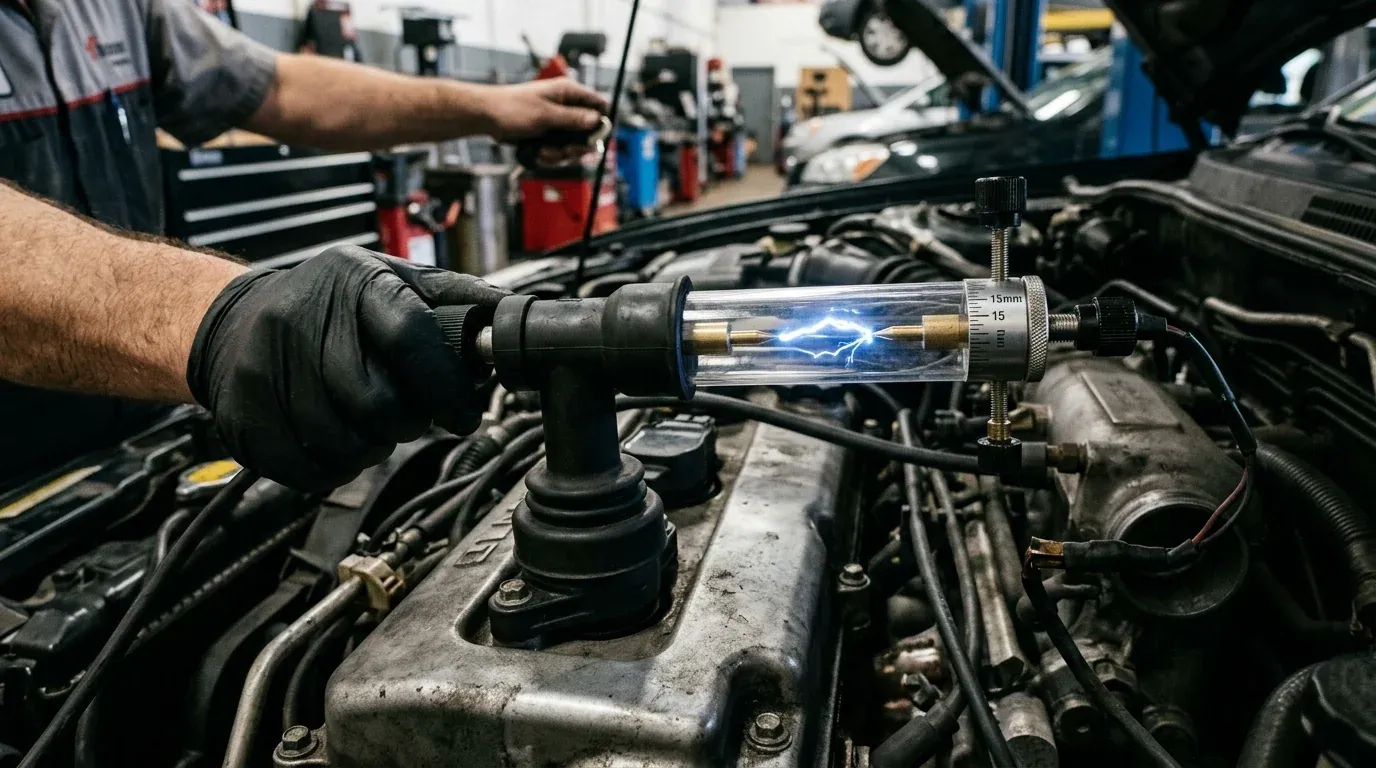

Проверка регулируемым разрядником (Spark Gap Tester)

Для реалистичной оценки энергии катушки на открытом воздухе используют искровой разрядник с регулируемым зазором:

1. Выставите межэлектродный зазор на разряднике:
   • Для классических систем зажигания: 10–12 мм.
   • Для современных систем высокой энергии (TSI, EcoBoost, SkyActiv): 14–16 мм.
2. Зафиксируйте зажим массы разрядника на неокрашенной части двигателя.
3. Вставьте наконечник тестируемой катушки во входной штуцер разрядника.
4. Прокрутите двигатель стартером в течение 3–5 секунд.
5. Анализ разряда:
   • Исправная катушка: формирует четкую, толстую искру сине-фиолетового цвета с характерным сухим щелчком при каждом такте.
   • Дефектная катушка: искра тонкая, желто-красного оттенка, с частыми пропусками или полным исчезновением на зазоре более 10 мм.

---

5. Эталонная диагностика мотортестером (осциллографом)

Единственным 100% достоверным способом инструментального контроля катушки без снятия с мотора является съем осциллограммы первичного тока или вторичного напряжения с помощью емкостного/индуктивного датчика мотортестера (АВТОАС-ЭКСПРЕСС, Diamag 2, MT Pro 4 или Hantek).

Форма импульса первичного напряжения исправной катушки зажигания:

 U (Вольт)
  ^
400|                  |<- Индуктивный выброс ЭДС (350–420 В)
   |                  |
   |                  |
 50|                  |           |<- Полка горения искры (1.2–1.8 мс)
   |                  |           +-----------------------+
 12|------------------+                                   |
   |  (Время накопления)                                  | | | | <- Затухающие колебания
  0+------------------------------------------------------+-------+----> t (мс)

Ключевые контрольные параметры на осциллограмме:

1. Время накопления энергии (Dwell Time): продолжительность насыщения сердечника током (обычно 1.8–3.2 мс). Если время накопления ограничено программно или просаживается напряжение питания, сердечник не накопит достаточной энергии магнитного поля.
2. Индуктивный выброс (Flyback Pulse): амплитуда резкого всплеска самоиндукции в момент закрытия транзистора обязана достигать 320–420 В в первичной цепи. Амплитуда ниже 250 В свидетельствует о короткозамкнутых витках.
3. Время горения искры (Burn Time): стабильная горизонтальная полка горения дуги обязана длиться не менее 1.2–1.8 мс на холостом ходу. Время менее 0.9 мс указывает на утечку энергии через пробитую изоляцию или свечу с увеличенным зазором.
4. Затухающие колебания (Oscillation Rings): в момент обрыва дуги остаточная энергия магнитного поля колебательно переходит между индуктивностью обмотки и паразитной емкостью. На осциллограмме исправной катушки должно присутствовать минимум 3–4 четких периода затухающих колебаний. Если после полки горения линия сразу падает в прямую без колебаний — катушка имеет внутреннее межвитковое замыкание.

---

6. Визуальные дефекты и температурная зависимость

Перед инструментальными тестами внимательно осмотрите корпус катушки при ярком освещении:

• Белесые или серые дорожки на изоляторе наконечника: дорожки пробоя (угольные треки). Возникают из-за попадания моторного масла из-под прокладки клапанной крышки в свечной колодец. Масло разъедает силикон наконечника, делая его токопроводящим.
• Вздутие компаунда в верхней части: следствие длительного перегрева управляющего транзистора или работы с чрезмерным зазором на свечах (более 1.3 мм).
• Температурный сбой: дефект проявляется исключительно после прогрева мотора до 85–90 °C и полностью исчезает на холодную. При нагреве металл сердечника и эпоксидный клей расширяются, провоцируя размыкание микротрещины в проводе обмотки. Для подтверждения прогрейте снятую подозрительную катушку бытовым феном до 70–80 °C и повторите замер мультиметром.

Если сопротивление катушки на прогретом двигателе «уплывает» вверх более чем на 20% от заводского номинала или уходит в обрыв — деталь подлежит немедленной утилизации.
