Ошибка P0171: бедная смесь Банк 1 — причины, симптомы и диагностика

В протоколах самодиагностики стандарта SAE J2012 диагностический код P0171 (System Too Lean — Bank 1) фиксирует критическое обеднение топливовоздушной смеси в первом ряду цилиндров. Электронный блок управления двигателем (ECM/PCM) непрерывно контролирует состав рабочей смеси по сигналам управляющего датчика кислорода (лямбда-зонда), стремясь поддерживать стехиометрическое соотношение воздуха к бензину 14.7:1 (коэффициент избытка воздуха λ = 1.00).

Если датчик фиксирует избыточную концентрацию несвязанного кислорода в отработавших газах, блок управления начинает ступенчато увеличивать время открытого состояния электромагнитных форсунок. В противоположность ошибке P0172 по богатой смеси, где топливная коррекция уходит в глубокий минус, при P0171 контроллер задирает подачу топлива вверх. Когда величина долговременной коррекции LTFT (Long Term Fuel Trim) достигает программного порога в +20…+25% и удерживается в этом диапазоне на протяжении двух ездовых циклов, контроллер зажигает индикатор Check Engine (нередко провоцируя сопутствующие пропуски зажигания P0300) и сохраняет код неисправности P0171. Для считывания стоп-кадра Freeze Frame применяют программы для диагностики авто на андроид через сканер ELM327 v1.5. Длительная езда на бедной смеси угрожает перегревом выпуска и разрушением катализатора с ошибкой P0420.

---

Экспресс-паспорт неисправности P0171

---

Физика смесеобразования: почему смесь становится бедной?

Сгорание бензина требует строго дозированной массы воздуха. Для сжигания 1 грамма бензина АИ-95 необходимо ровно 14.7 грамма чистого воздуха. Управление подачей топлива рассчитывается микропроцессором ЭБУ по базовой формуле:

Масса впрыска (г) = Масса поступившего воздуха (г) / 14.7

Фактическое обеднение смеси возникает исключительно в двух физических сценариях:

Сценарий А: Неучтенный избыток воздуха (False Air)

Воздух попадает в цилиндры в обход чувствительного элемента ДМРВ (датчика массового расхода воздуха) через механические щели, трещины патрубков или изношенные прокладки. Расходомер посчитал, например, 10 кг воздуха, а фактически во впускной коллектор засосало 13 кг. ЭБУ подает бензин из расчета 10 кг, в результате чего смесь становится критически бедной кислородом.

Сценарий Б: Аппаратный дефицит топлива (Fuel Starvation)

Объем поступившего воздуха посчитан абсолютно верно, но топливная система физически не может доставить рассчитанную дозу бензина:

• Упало давление подачи в рампе (износ крыльчатки бензонасоса или забита приемная сетка).
• Закоксованы сопла и микрофильтры топливных форсунок.
• Занижено напряжение бортовой сети, из-за чего сердечник форсунки открывается медленнее положенного тайминга.

---

Топ-5 аппаратных причин ошибки P0171

1. Подсос воздуха во впускной тракт (70% случаев)

Под действием глубокого разрежения во впускном коллекторе (на холостом ходу абсолютное давление составляет 28–35 кПа, то есть разрежение достигает -0.7 бар относительно атмосферы) атмосферный воздух засасывается через малейшие неплотности:

• Гофра воздуховода: Продольные трещины резинового гофрированного патрубка между корпусом воздушного фильтра/ДМРВ и дроссельной заслонкой. Трещины часто раскрываются только при перекосе мотора на подушках во время разгона.
• Прокладки впускного коллектора: Рассыхание и усадка резиновых профильных колец между ГБЦ и пластиковым ресивером коллектора (характерно для моторов Renault K4M, Chevrolet Z16XER, VAG 1.6 MPI).
• Уплотнительные кольца форсунок: Задубевшие от высокой температуры нижние резиновые колечки форсунок травят воздух прямо в колодцы впускных каналов.
• Шланг и вакуумный усилитель тормозов (ВУТ): Разрыв резинового шланга от коллектора к ВУТ или разрушение внутренней мембраны усилителя тормозов (при нажатии на педаль тормоза обороты двигателя начинают плавать).

2. Залипание или разрыв мембраны клапана вентиляции картера (ВКГ / КВКГ)

В исправной системе ВКГ клапан с подпружиненной резиновой мембраной строго дозирует отсос картерных газов. При старении резина мембраны дубеет и лопается:

• Двигатель начинает непрерывно подсасывать уличный воздух через технологическое дренажное отверстие в клапанной крышке.
• Появляется характерный высокочастотный свист или гул со стороны клапанной крышки, который мгновенно пропадает, если приоткрыть крышку маслозаливной горловины.
• Маслозаливную крышку присасывает к горловине с огромной силой (разрежение в картере превышает допустимые 10–20 мбар).

3. Неисправность электромагнитного клапана продувки адсорбера (EVAP)

Клапан EVAP соединяет впускной коллектор с угольным адсорбером топливного бака. В обесточенном состоянии исправный клапан обязан быть герметично закрыт.

Если в седло клапана попадают частицы угольной крошки из разрушившегося адсорбера, его тарелка зависает в открытом положении. Коллектор начинает бесконтрольно тянуть воздух из вентиляционной трубки бака, вызывая переобеднение смеси на холостом ходу.

4. Загрязнение или термическая деградация ДМРВ (MAF)

Пленочные расходомеры воздуха (Bosch, Denso, Continental) вычисляют массу проходящего потока по степени охлаждения нагретого до 180–200°C резистивного элемента.

Слой осевшей дорожной пыли, копоти и масляного налета играет роль теплоизолятора. Нагретый элемент охлаждается слабее, чем положено. В результате датчик выдает заниженное аналоговое напряжение (или частоту импульсов). ЭБУ считает, что в мотор поступает меньше воздуха, и урезает время открывания форсунок.

5. Падение давления в топливной рампе

При износе коллекторного узла электромотора погружного бензонасоса или критическом загрязнении сетки грубой очистки производительность насоса падает со штатных 90–120 л/час до 30–40 л/час.

Давление в рампе на холостом ходу может удерживаться в районе 3.2–3.5 бар, но при нажатии на газ падает до 2.0–2.2 бар. Вместо мелкодисперсного конуса распыла форсунки начинают подавать топливо крупными каплями, что препятствует полноценному испарению бензина и приводит к фиксации бедной смеси.

---

Диагностический алгоритм: методика перекрестной проверки оборотами

Перед тем как разбирать двигатель или заказывать запчасти, выполните быстрый тест топливных коррекций в двух рабочих точках:

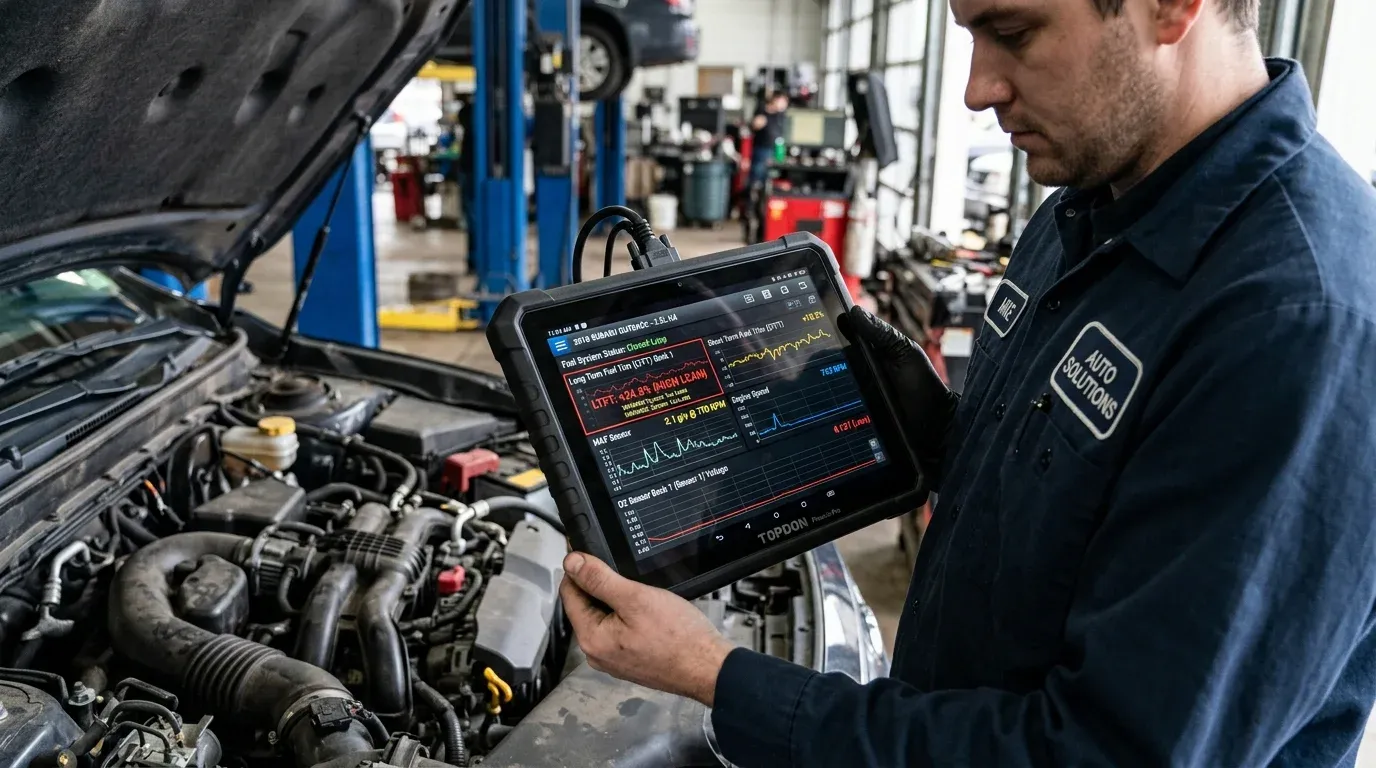

[Подключение сканера OBD-2: Параметры STFT и LTFT]
                         │
        ┌────────────────┴────────────────┐
        ▼                                 ▼
   Режим: Холостой ход (750 об/мин)    Режим: Обороты (2500 об/мин)
   LTFT = +22%, STFT = +8%             LTFT = +4%, STFT = +1%
        │                                 │
        ▼                                 ▼
[Сумма коррекций РЕЗКО УПАЛА]      [Сумма коррекций ОСТАЛАСЬ ВЫСОКОЙ]
        │                                 │
        ▼                                 ▼
  100% ПОДСОС ВОЗДУХА               100% ТОПЛИВНАЯ СИСТЕМА
  (Вакуумные трубки, гофра,         (Давление насоса, форсунки,
   прокладки, клапан ВКГ)            забитый фильтр, ДМРВ)

Практическая логика теста:

1. При подсосе воздуха: Сечение щели подсоса фиксировано (например, эквивалентно отверстию диаметром 1.5 мм). На холостом ходу дроссель приоткрыт всего на 2–3%, через щель проходит до 25–30% от всего поступающего в цилиндры воздуха. Но когда вы открываете дроссель до 2500 об/мин, основной поток воздуха увеличивается в 5–7 раз. Доля паразитного подсоса становится пренебрежимо малой (менее 3%), и блок управления возвращает коррекции к эталонным околонулевым значениям.
2. При проблеме с давлением топлива: На высоких оборотах двигателю требуется больше бензина. Если бензонасос не справляется или забиты форсунки, на 2500–3000 об/мин нехватка топлива лишь усугубляется: коррекции не падают, а уходят в максимальный аварийный упор (+25…+29%).

---

Пошаговый инструментальный поиск подсоса воздуха

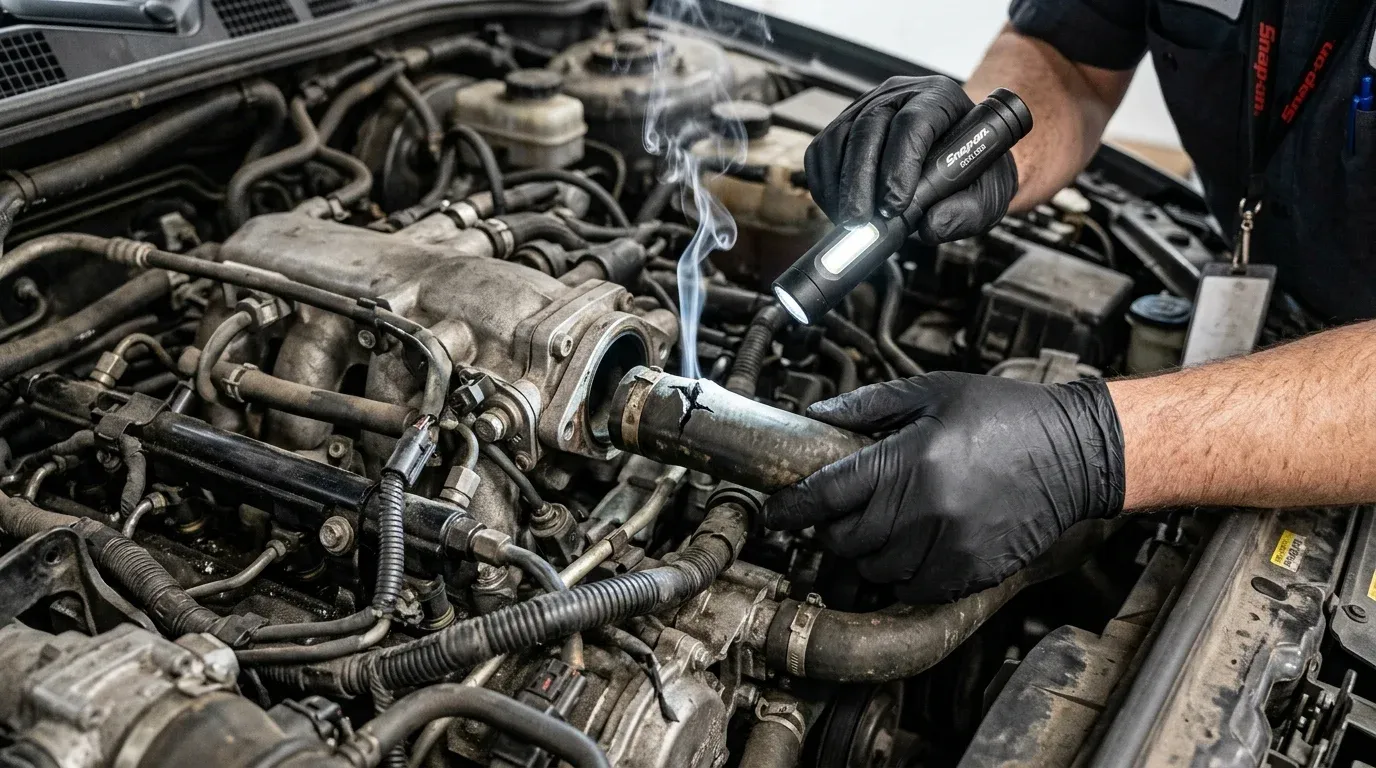

Шаг 1: Тест опрессовки дымогенератором (Smoke Test)

Дымогенератор — единственный инструмент, позволяющий со 100% достоверностью найти микротрещину во впускном тракте за 5 минут:

1. Заглушите двигатель.
2. Снимите воздушный патрубок с корпуса фильтра и вставьте в гофру конусный резиновый переходник дымогенератора (либо надувную герметизирующую подушку).
3. Подайте минеральный или глицериновый дым под давлением не более 0.3–0.5 бар (подача более высокого давления может повредить пластиковые мембраны клапанов и сальники коленвала).
4. Осмотрите впускной тракт с узким диагностическим фонарем:
   • Проверьте ось дроссельной заслонки.
   • Осмотрите посадочные места топливных форсунок.
   • Проверьте стык впускного коллектора с головкой блока цилиндров.
   • Осмотрите корпус клапана ВКГ и штуцеры вакуумных магистралей.
5. Любая появившаяся струйка дыма точно локализует виновника подсоса.

Шаг 2: Замер давления в топливной рампе манометром

1. Подключите манометр со шлангом высокого давления к сервисному порту (золотнику Шредера) топливной рампы. Если золотник отсутствует, подключитесь тройником в разрыв быстросъемного штуцера подачи топлива.
2. Включите зажигание: стрелка манометра должна мгновенно подняться до 3.8–4.0 бар.
3. Запустите двигатель на холостом ходу: давление должно держаться стабильно.
4. Резко нажмите педаль газа до упора (тест перегазовки): стрелка манометра не должна проседать ниже 3.6 бар. Провал давления ниже 3.0 бар указывает на забитую приемную сетку бензонасоса или сильный износ электромотора.
5. Заглушите мотор и засеките остаточное давление: в исправной системе обратный клапан бензонасоса и герметичные форсунки удерживают давление не ниже 2.5 бар в течение минимум 20 минут.

Шаг 3: Проверка сигнала ДМРВ мультиметром

Для распространенных датчиков пленочного типа Bosch (например, расходомеры Bosch 0 280 218 116 на ВАЗ и иномарках) напряжение покоя проверяется мультиметром:

1. Включите зажигание (двигатель не запускать).
2. Подключите минусовой щуп цифрового вольтметра к надежной массе двигателя.
3. Острым игольчатым щупом подключитесь к сигнальному проводу колодки ДМРВ (желтый провод, контакт №5):
   • 0.996 – 1.010 В: Идеальное состояние нового заводского датчика.
   • 1.020 – 1.030 В: Нормальное рабочее состояние датчика с пробегом.
   • 1.040 – 1.050 В: Сильный износ, датчик начинает искажать смесеобразование.
   • 1.060 В и выше: Критическая деградация чувствительного элемента. Датчик пригоден только под замену.

---

Фирменные болезни бедной смеси на популярных автомобилях

• Hyundai Solaris 1 / Kia Rio 3 (моторы 1.4/1.6 G4FA, G4FC): Рассыхание резинового шланга принудительной вентиляции картера PCV (расположен между клапанной крышкой и впускным коллектором под дроссельным узлом). Трещина обычно образуется с нижней, невидимой глазу стороны патрубка.
• Ford Focus 2 (моторы 1.8/2.0 Duratec-HE): Г-образный резиновый шланг вентиляции картера, проходящий под пластиковым впускным коллектором к маслоотделителю. От масляных паров резина размягчается, шланг сминается вакуумом и лопается вдоль изгиба.
• VAG 1.6 MPI (BSE, BSF, CFNA): Подсос воздуха через стыковочные резиновые кольца пластикового ресивера впускного коллектора (состоит из двух половин), а также растрескивание пластикового рифленого патрубка вакуумного усилителя тормозов.
• Chevrolet Cruze / Opel Astra H/J (моторы A16XER, A18XER): Разрыв круглой резиновой мембраны в клапанной крышке (встроенный клапан ВКГ). Сопровождается ошибками P0171, P0106 и пронзительным свистом на холостом ходу.

---

Алгоритмическая памятка инженера-диагноста

1. Снятие стоп-кадра (Freeze Frame): Зафиксировать скорость, обороты и нагрузку в момент записи кода P0171.
2. Анализ графика коррекций: Сопоставить сумму STFT + LTFT на 800 об/мин и на 2500 об/мин.
3. Опрессовка впуска: Подать дым под давлением 0.4 бар в закрытый впускной тракт до дросселя и локализовать щели.
4. Контроль давления топлива: Проверить манометром давление в рампе (3.8–4.0 бар) в статике и под нагрузкой.
5. Сброс с адаптацией: После устранения физической неисправности обязательно выполнить сканером процедуру сброса ЭБУ с инициализацией (Reset Adaptations), чтобы стереть старую таблицу долгосрочных обогащенных коэффициентов из EEPROM.
